923.5-0000010 РЭ
41
2.14 Переключение диапазонов и передач КП
2.14.1 Общие сведения
В базовой комплектации трансмиссии трактора «БЕЛАРУС-953.5» установле-
ны синхронизированная коробка передач с двухрычажным управлением и синхрони-
зированным повышающим редуктором (КП 14F+4R). Управление повышающим ре-
дуктором – механическое, (рычагом, установленным на облицовке щитка приборов с
левой стороны). По заказу взамен механического управления повышающим редук-
тором может быть установлено электрогидравлическое управление повышающим
редуктором (клавишей, установленной на панели управления БД заднего моста и
задним ВОМ).
2.14.2 Переключение передач в трансмиссии с механическим управлением
повышающим редуктором
Переключение передач осуществляется тремя рычагами: рычагом переключе-
ния диапазонов КП 6 (рисунок 2.14.1), рычагом переключения передач КП 3 и рыча-
гом управления повышающим редуктором 1.
Выбор требуемых диапазонов, передач и ступеней повышающего редуктора
(замедляющая ступень – символ «черепаха», ускоряющая ступень – символ «заяц»)
производится в соответствии со схемами переключения 5, 4 и 2, как показано на ри-
сунке 2.14.1.
Переключение диапазонов и передач осуществляются отдельными рычагами
6 и 3: рычагом 6 включается диапазон (I-ый или II-ой), рычагом 3 осуществляется
включение требуемой передачи.
Рычаг переключения диапазонов КП не имеет фиксированного нейтрального
положения, по этому в КП всегда включен или I-ый или II-ой диапазон КП.
Рычаг управления повышающим редуктором 1 в процессе работы трактора
должен находиться во включенном (фиксированном) положении: вперед – ускоряю-
щая ступень («заяц»), или назад – замедляющая ступень («черепаха»). Допускается
удерживание рычага повышающего редуктора в нейтральном (среднем нефиксиро-
ванном) положении для облегчения запуска двигателя при низких температурах.

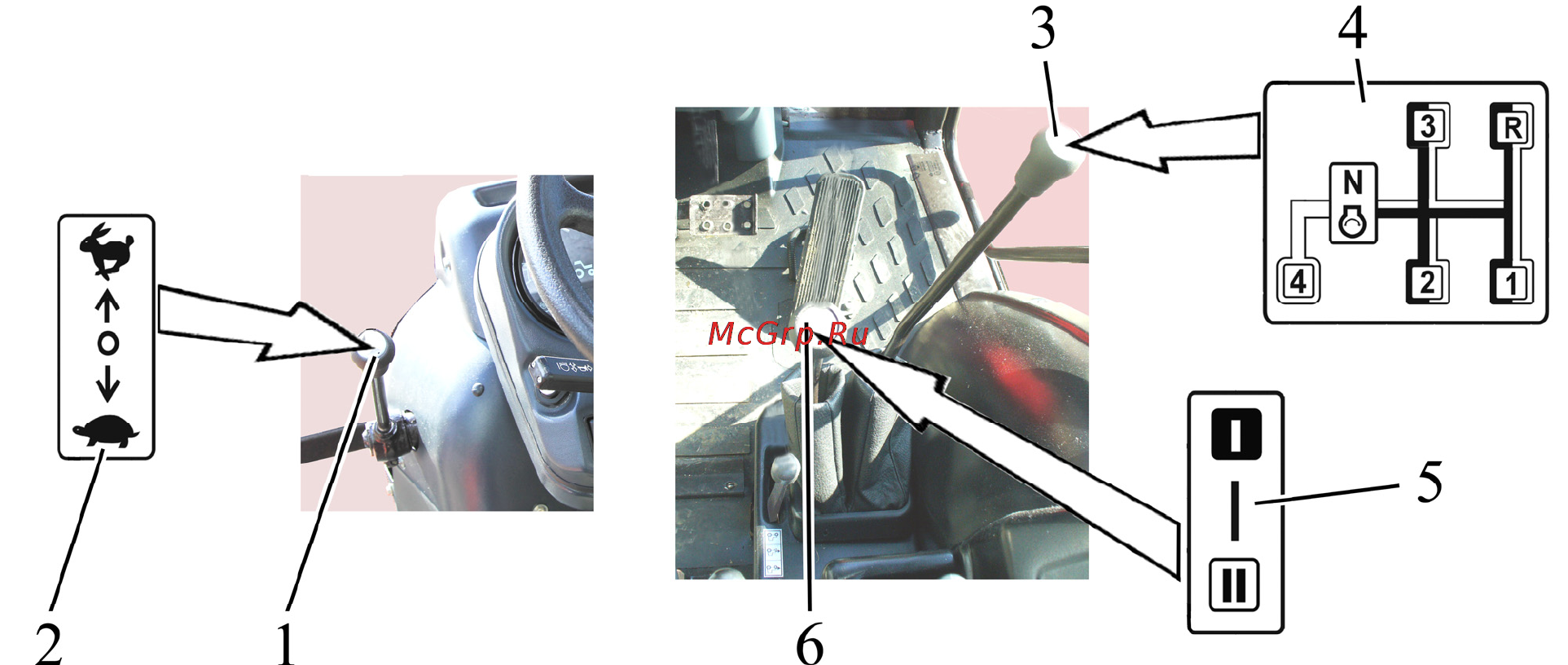

1 – рычаг управления повышающим редуктором; 2 – схема переключения сту-
пеней повышающего редуктора; 3 – рычаг переключения передач КП; 4 – схема пе-
реключения передач КП; 5 – схема переключения диапазонов КП; 6 – рычаг пере-
ключения диапазонов КП.
Рисунок 2.14.1 – Управление КП
ВНИМАНИЕ: ВКЛЮЧЕНИЕ ЧЕТВЕРТОЙ ПЕРЕДАЧИ КП ВОЗМОЖНО ТОЛЬКО
ПРИ ВКЛЮЧЕННОМ II-М ДИАПАЗОНЕ КП!
