923.5-0000010 РЭ
42
ВНИМАНИЕ: ПЕРЕКЛЮЧАЙТЕ ДИАПАЗОНЫ И ПЕРЕДАЧИ КП ТОЛЬКО НА
ОСТАНОВЛЕННОМ ТРАКТОРЕ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕ-
НИЯ! ПРИ ВЫПОЛНЕНИИ ТРАНСПОРТНЫХ РАБОТ ДОПУСКАЕТСЯ ПЕРЕКЛЮЧЕ-
НИЕ ПЕРЕДАЧ НА ХОДУ СО ВТОРОЙ НА ТРЕТЬЮ И С ТРЕТЬЕЙ НА ВТОРУЮ В
ПРЕДЕЛАХ I-ОГО И II-ОГО ДИАПАЗОНОВ, А ТАКЖЕ СО ВТОРОЙ НА ЧЕТВЕРТУЮ,
С ЧЕТВЕРТОЙ НА ВТОРУЮ, С ТРЕТЕЙ НА ЧЕТВЕРТУЮ И С ЧЕТВЕРТОЙ НА ТРЕ-
ТЬЮ В ПРЕДЕЛАХ II-ОГО ДИАПАЗОНА. ПЕРЕКЛЮЧЕНИЕ ПРОИЗВОДИТЬ ПРИ
ДВИЖЕНИИ ТРАКТОРА НАКАТОМ С ПОЛНОСТЬЮ ВЫЖАТОЙ МУФТОЙ СЦЕПЛЕ-
НИЯ! ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ПЕРВОЙ ПЕРЕДАЧИ, ПЕРЕКЛЮЧЕНИЕ НА
ПЕРВУЮ ПЕРЕДАЧУ С БОЛЕЕ ВЫСОКОЙ ПЕРЕДАЧИ, ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕ-
НИЕ ПЕРЕДАЧИ ЗАДНЕГО ХОДА ОСУЩЕСТВЛЯЕТСЯ ПОСЛЕ ПОЛНОЙ ОСТА-
НОВКИ ТРАКТОРА И ВЫЖАТОЙ ПЕДАЛИ МУФТЫ СЦЕПЛЕНИЯ!
ВНИМАНИЕ: ПЕРЕКЛЮЧЕНИЕ СТУПЕНЕЙ ПОВЫШАЮЩЕГО РЕДУКТОРА
ОСУЩЕСТВЛЯЕТСЯ НА ЛЮБОЙ ПЕРЕДАЧЕ КП ТОЛЬКО НА ОСТАНОВЛЕННОМ
ТРАКТОРЕ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕНИЯ! ПРИ ВЫПОЛНЕ-
НИИ ТРАНСПОРТНЫХ РАБОТ ДОПУСКАЕТСЯ ПЕРЕКЛЮЧЕНИЕ СТУПЕНИ ПОВЫ-
ШАЮЩЕГО РЕДУКТОРА НА ХОДУ. ПЕРЕКЛЮЧЕНИЕ ПРОИЗВОДИТЬ ПРИ ДВИЖЕ-
НИИ ТРАКТОРА НАКАТОМ С ПОЛНОСТЬЮ ВЫЖАТОЙ МУФТОЙ СЦЕПЛЕНИЯ!
2.14.3 Переключение передач в трансмиссии с электрогидравлическим управ-
лением повышающим редуктором
Переключение передач осуществляется рычагом переключения диапазонов
КП 6 (рисунок 2.14.1), рычагом переключения передач КП 3 и клавишным переклю-
чателем ступеней повышающего редуктора КП 1 (рисунок 2.14.2). Клавишный пере-
ключатель ступеней повышающего редуктора КП установлен на панели управления
БД заднего моста и задним ВОМ, между переключателями управления задним ВОМ
и управления БД заднего моста.

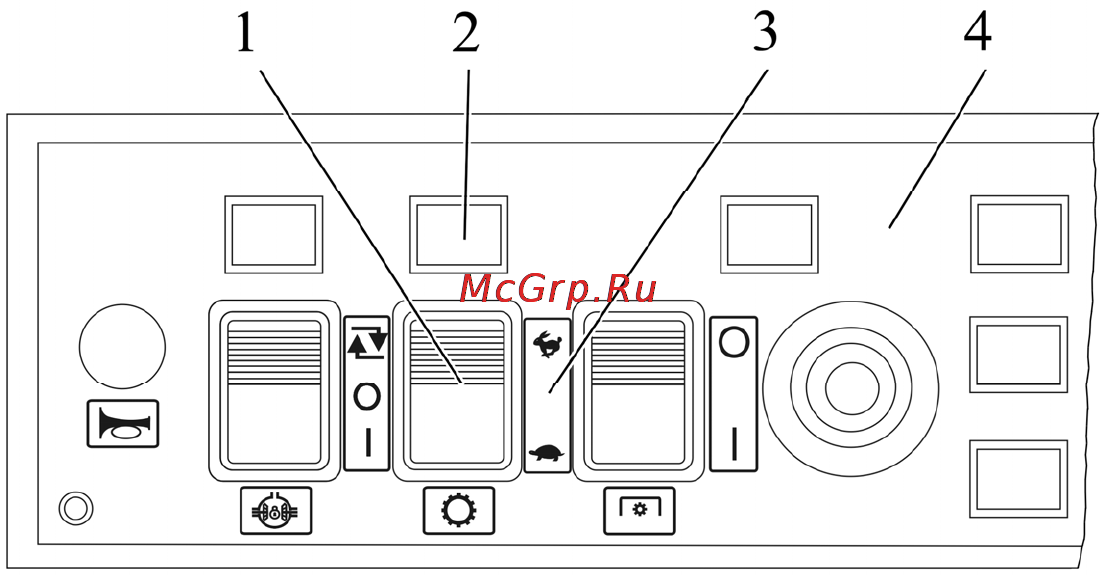

1 – клавишный переключатель ступеней повышающего редуктора КП; 2 – кон-
трольная лампа-индикатор работы повышающего редуктора КП; 3 – инструкционная
табличка переключателя ступеней повышающего редуктора КП; 4 – панель управле-
ния БД заднего моста и задним ВОМ.
Рисунок 2.14.2 – Установка клавишного переключателя ступеней повышающего редуктора КП
Правила управления рычагом переключения диапазонов КП и рычагом пере-
ключения передач КП приведены в пункте 2.14.2.
Клавишный переключатель ступеней повышающего редуктора КП 1 (рисунок
2.14.2) имеет два фиксированных положения:
- замедляющая ступень («черепаха») – при нажатии на нижнюю часть клавиши;
- ускоряющая ступень («заяц») – при нажатии на верхнюю часть клавиши.
При включении ускоряющей ступени горит контрольная лампа-индикатор ра-
боты повышающего редуктора КП 2.
ВНИМАНИЕ: ЭЛЕКТРОГИДРАВЛИЧЕСКОЕ ПЕРЕКЛЮЧЕНИЕ СТУПЕНЕЙ
ПОВЫШАЮЩЕГО РЕДУКТОРА ОСУЩЕСТВЛЯЕТСЯ НА ЛЮБОЙ ПЕРЕДАЧЕ КП
ТОЛЬКО НА ОСТАНОВЛЕННОМ ТРАКТОРЕ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ
СЦЕПЛЕНИЯ, В ТОМ ЧИСЛЕ ПРИ ВЫПОЛНЕНИИ ТРАНСПОРТНЫХ РАБОТ!
