Multitronics VG1031G [19/96] Шаг 3
![Multitronics VG1031N [19/96] Шаг 3](/views2/1135297/page19/bg13.png)

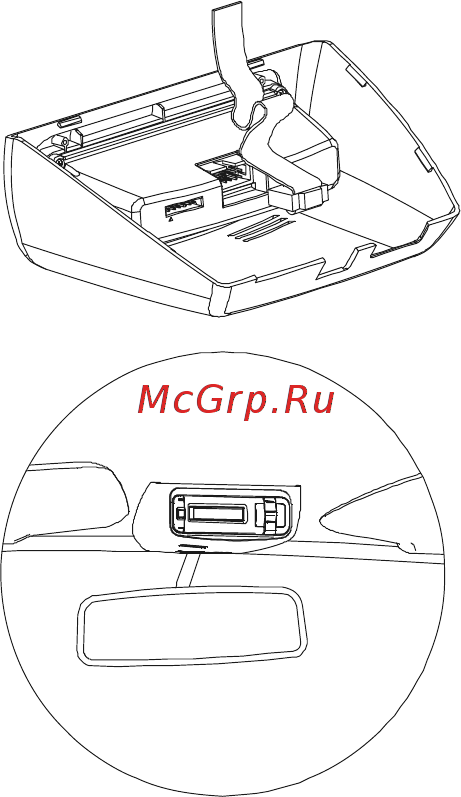

3.Присоединить интерфейсный шлейф
(опционально шлейф парктроника) к
блоку МК VG 1031/ VG1031PL.
4
.Присоединить бл ок МК со шлейфом
к смонтированному на автомобиль
основанию подиума ГАЗ.
5.Проложить шлейф (опционально шлейф парктроника)
под резиновым уплотнителем лобового стекла,
затем под накладкой боковой стойки, далее вывести п ровода
в п одкапотное пространство и в район приборной панели,
подключить их согласно электрической схемы.
Шаг 3
Шаг 4
Шаг 5
-19-
