Шаг 4
Шаг 5
.Обезжирить место приклейки и приклеить пятку универсального
крепления МК с помощью прилагаемой двусторонней самоклеющейся
ленты.
.Проложить интерфейсный шлейф
под обшивками, подключить прибор согласно электрической схеме.
8
9
(опционально шлейф парктроника)

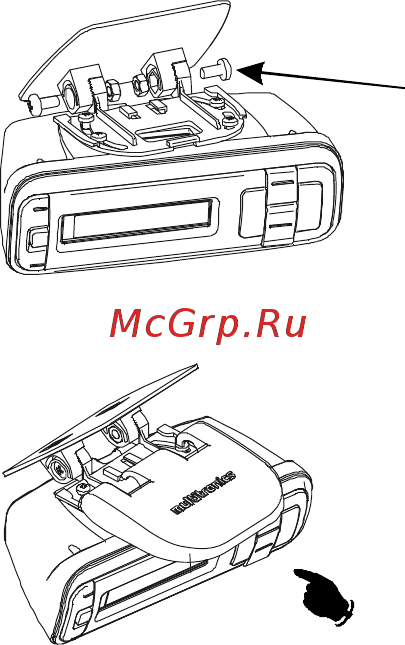

5.Наживить двумя винтами с
гайками основание поворотного
узла крепления к пятке
узла крепления.
6
7
.Определить место на лобовом стекле,
г де будет прикреплен МК
поперечный наклон корпуса, так чтобы
экран был направлен на водителя, затем
затянуть все крепления.
.Одеть крышку , задвинув её в
указанном н аправлении.
. При выборе места приклейки МК
учитывайте возможность доступа к обоим винтам М4
поворотного крепления см.п.5, для обеспечения
возможности демонтажа. Примерить
и отрегулировать продольный и
Шаг 6
-23-
