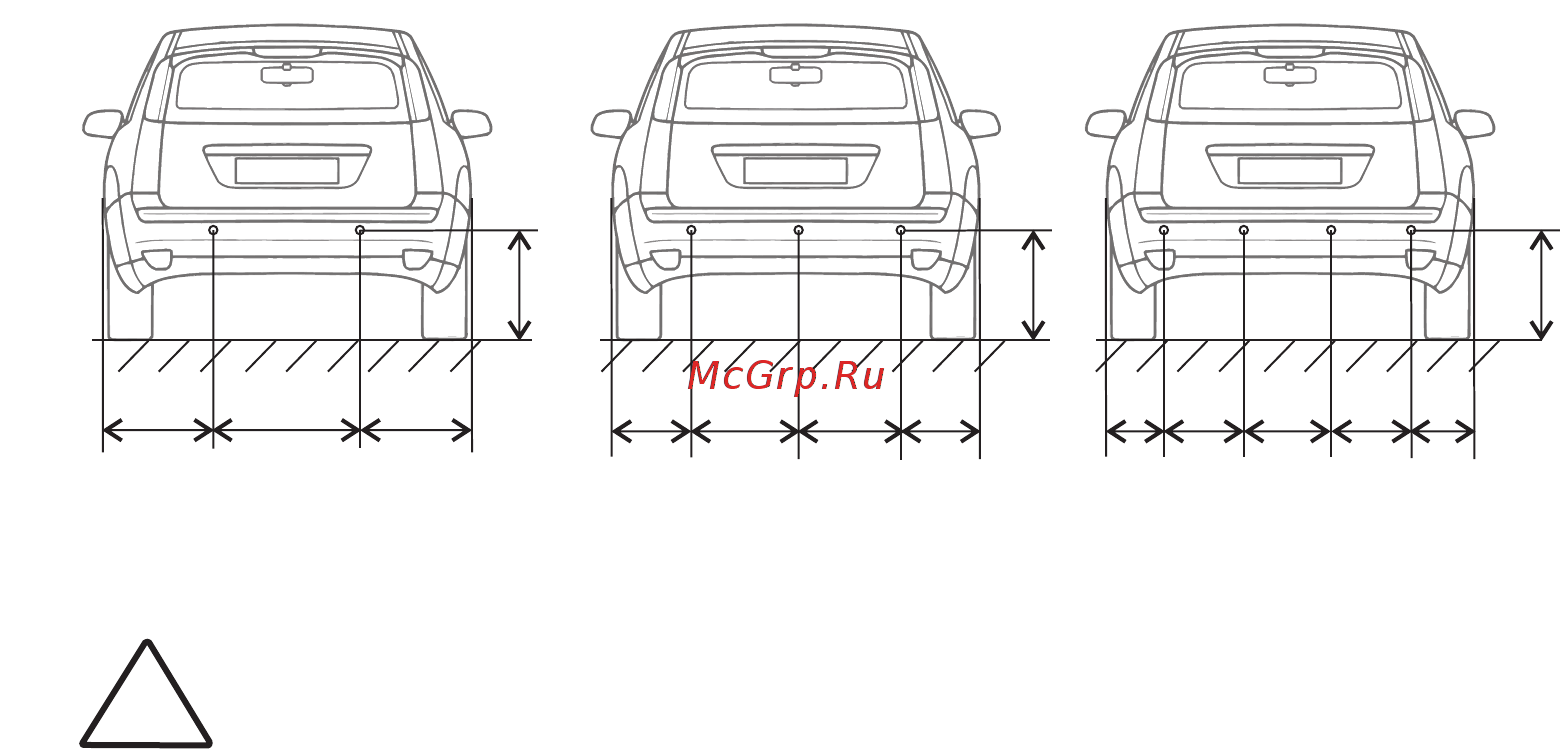

L - ширина автомобиля
PT-2TC
PT-3TC
PT-4TC
Сверлом, входящим в комплект парктроника, просверлите отверстия в
отмеченных местах.
Не допускайте соскальзывания сверла.
Держите сверло параллельно земле.
При наличии заусенцев в просверленных отверстиях снимите их
круглым напильником.
!
Стр.12
50-70 см
L / 2L / 4 L / 4
Левый Правый
L / 3L / 3L / 6 L / 6
Левый ПравыйЦентральный
L / 4L / 8
Левый Центр.
левый
50-70 см
L / 4 L / 4 L / 8
ПравыйЦентр.
правый
50-70 см
