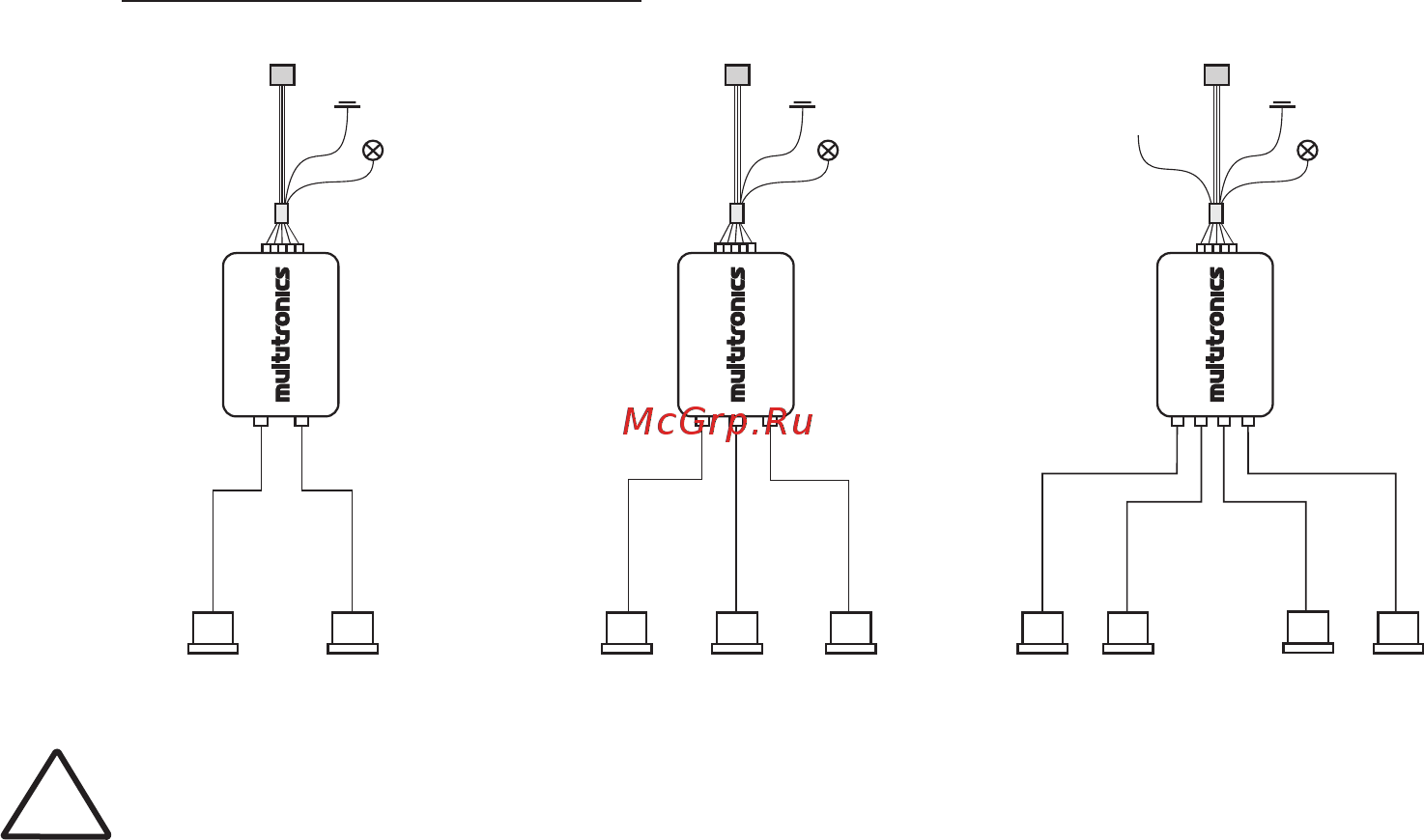

7. Схема подключения
Стр.14
PT-2TC PT-3TC PT-4TC
Лампа заднего хода
Масса
Информационный провод
к МК
Системный блок
ЛевыйПравый
(черный)
(красный)
ЛевыйПравый Центральный
Системный блок
ЛевыйПравый
Центральный
левый
Центральный
правый
Системный блок
Лампа заднего хода
Масса
Информационный провод
к МК
(черный)
(красный)
Лампа заднего хода
Масса
Информационный провод
к МК
(черный)
(красный)
Стоп-сигнал
(желтый)
!
Допускается подключение только к бортовой сети постоянного напряжения! Подключение к
импульсному источнику напряжения недопустимо!
