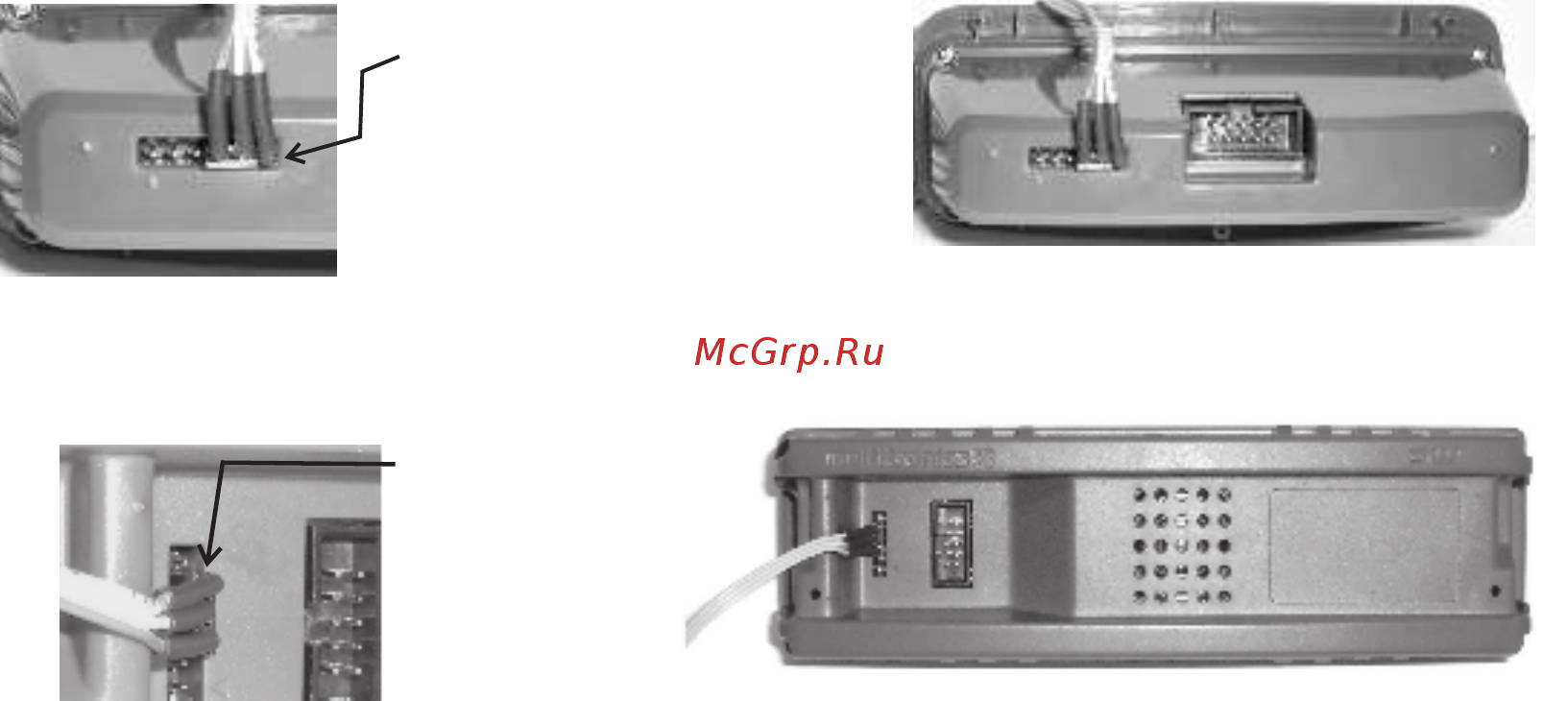

Подключите информационный провод для связи с парктроником "Multitronics" к трем правым
контактам указанного разъема маршрутного компьютера Multitronics VG1031U/V/N/G, с
соблюдением полярности подключения.
Маркированная сторона разъема
парктроника должна быть
обращена в сторону основного
разъема МК.
Маркированная
сторона разъема
парктроника
обращена вверх
Стр.16
Подключите информационный провод для связи с парктроником "Multitronics" к трем
контактам дополнительного 6-и контактного разъема маршрутного компьютера Multitronics SE-
50, SL-50, SE-50V, SL-50V (2, 3, 4 контакты считая сверху) с соблюдением полярности
подключения.
