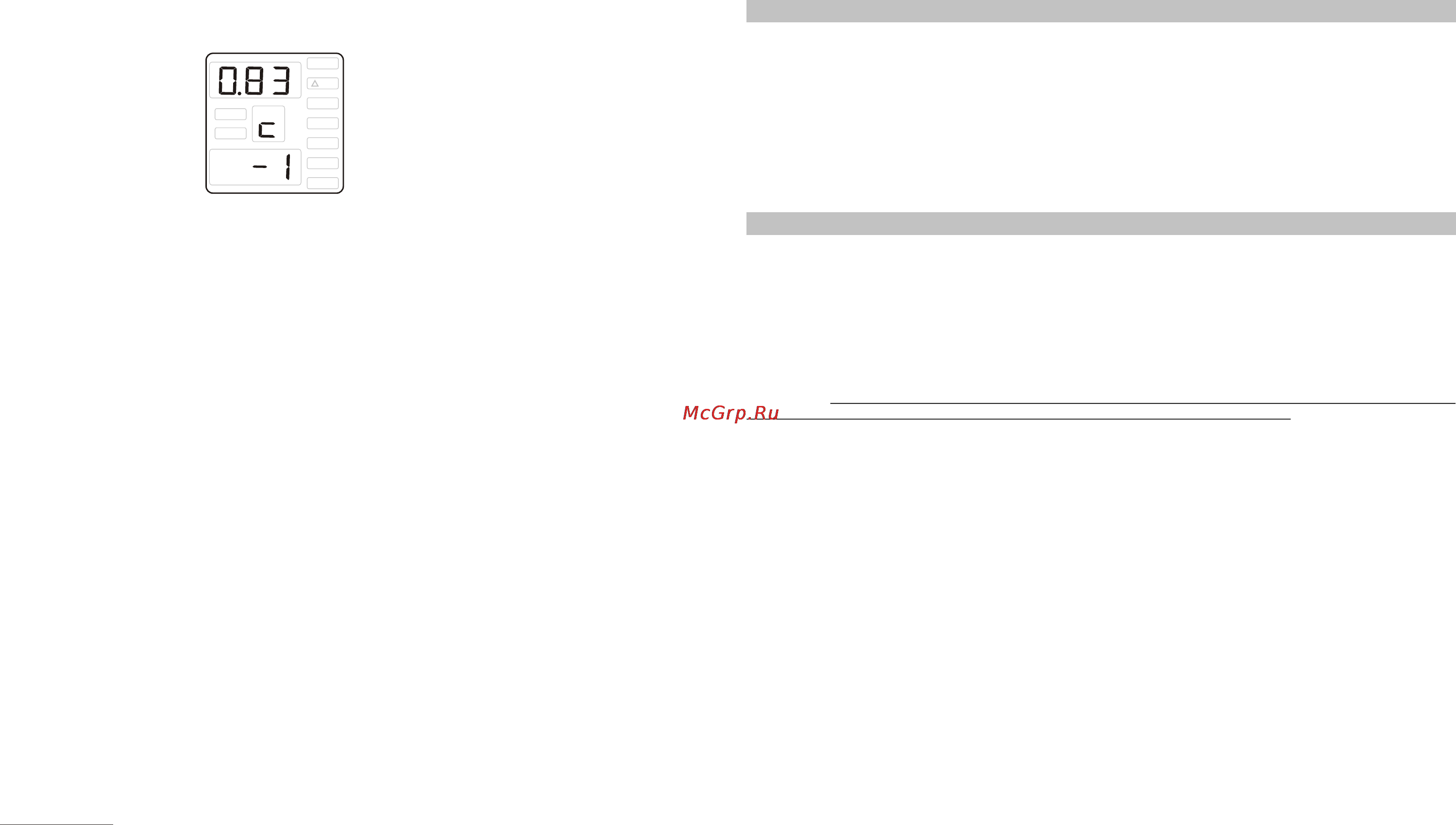

Длительно нажав на правую кнопку выйдите из режима управляемой задержки включения стробоскопа установленная величина задержки перестанет мигать рис 11 4 3 и продолжите измерения Рис 11 4 3 8 Подготовка двигателя к измерениям Проверьте и если это необходимо отрегулируйте зазор между контактами прерывателя Проверьте наличие меток для установки зажигания поставленных заводом изготовителем Очистите метки от грязи при необходимости зачистите область метки на шкиве шкуркой или проведите мелом по метке Протрите сухой тряпкой высоковольтные провода Прогрейте двигатель Освободите высоковольтный провод к которому подключен емкостной синхронизатор прищепка от пластикового держателя крепления высоковольтных п юводов и отведите провод в сторону па максимальное расстояние от остальных высоковольтных проводов для избежания паводок при измерениях Не допускайте расположения металлических предметов и других высоковольтных проводов рядом с синхронизатором ближе 10 см 9 Общие правила подключения прибора Имейте ввиду что при резком увеличении оборотов в случае неустойчивой их фиксации возможны кратковременные пропуски в работе стробоскопа зависящие от установок цифрового фильтра При нахождении прибора в режиме управляемой задержки вспышка стробоскопа происходит в соответствии с индицируемой в градусах задержкой с учетом шмтояшюй задержки включения 16 20 градусов 11 5 Решение возникших проблем Если при работе показания тахометра стабильны но отличаются от действительных проверьте правильность установки коэффициента оборотов в соответствии с и 10 3 1 настоящей иiитрукции Если во время работы показания индикатора обо ютов сильно меняются от нуля до номинала а в работе стробоскопа большие перерывы это свидетельствует о недостатке чувствительности прибора Проверьте надежшхть крепления датчикадюпробуйте переместить датчик поближе к середине топливной трубки попробуйте установить датчик на другие топливные трубки топливную трубку четвертого цилиндра при четырех цилиндровом двигателе увеличите чувствительность а при необходимости и полосу пропускания цш ювого фильтра см и 7 4 Если во время работы показания индикатора оборотов сильно меняются от номинала и выше а при работе стробоскопа имеют место дополнительные вспышки это свидетельствует об избытке чувствительности прибора илнплохойработе форсунки Проверьте надежность крепления датчика попробуйте переместить датчик поближе к началу топливной трубки попробуйте установить датчик на другие топливные трубки топливную трубку четвертого цилиндра при четырех цнлшщровом двигателе уменьшите полосу пропускания а при необходимостии чувствительность цифрового фильтра см и 7 4 В случае сильной виб ации жесткойработы двигателя связанной с не правильной работой топливной системы вначале работы для точного измерения оборотов устанавливайте пьезодатчнк вблизи начала топливнойтрубки и не выбирайте максимальную чувствительность и максимальную полосу пропускания фильтра Имейте в виду что сильные изменения в показаниях тахометра при правильной установке пьезодатчика скорее всего связаны с плохой работойфорсункн илитоплнвнойсистемы в целом Если в режиме управляемой задержки наблюдается сильное дрожание метки добейтесь стабильных показаний в режиме тахометра см выше 9 1 В случае подключения прибора к автомобилю оборудованному нештатной системой зажигания например многоискровой отключите многоискрбвый режим В противном случае работа прибора будет не возможна 9 2 Имейте в ви ду что вход ирибо а рассчитан на подключение к первичной цени катушки зажигания с положительными импульсами в первичиойцепи катушки не менее 100 Вольт При соединении входа прибора предназначенного для подключения к прерывателю коммутатору с низковольтным выходом датчика Холла входом коммутатора или с выходом ин дуктивиого датчика не будут работать следующие режимы УЗСК Сперв 1искр Эф Цл иконт 9 3 В случае сильных помех от соседних высоковольтных проводов при которых не возможна табн 1ьная абота нрибо а замените высоковольтные П х вода7 9 4 В случае не соблюдения полярности подключения прибор не выйдет из строя но работать не будет 9 5 Прибор не рассчитан на работу с тиристорными системам нзажнгання 9 6 ВНИМАНИЕ ПРИ НЕУСТОЙЧИВОЙ РАБОТЕ ПРИБОРА ЗАВИСАНИЕ ПРОГРАММЫ СБОИ ПОКАЗАНИЙ ИЗМЕРЯЕМЫХ ВЕЛИЧИН И Т П ПРОВЕРЬТЕ НАЛИЧИЕ И ИСПРАВНОСТЬ В СИСТЕМЕ ЗАЖИГАНИЯ ПОМЕХОИОДАВИТЕЛЫ1ЫХ РЕЗИСТОРОВ В БЕГУНКЕ РАСПРЕДЕЛИТЕЛЯ И В СВЕЧНЫХ НАКОНЕЧНИКАХ ЕСЛИ КОНСТРУКЦИЕЙ НАКОНЕЧНИКОВ НЕ ПРЕДУСМОТРЕНО ВСТРАИВАНИЕ РЕЗИСТОРОВ ТО СВЕЧИ ЗАЖИГАНИЯ ДОЛЖНЫ БЫТЬ СО ВСТРОЕННЫМИ НОМЕХО11ОДАВИТЕ 1Ы1ЫМИ РЕЗИСТОРАМИ А14ДВР А17ДВР ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ВЫСОКОВОЛЬТНЫХ ПРОВОДОВ КОТОРОЕ ДОЛЖНО БЫТЬ НЕ МЕНЕЕ 500 ОМ В ПРО ТИВНОМ СЛУЧАЕ ЗАМЕНИТЕ ПРОВОДА 11ри отрицательных угловых задержках допускаются пропуски при работе стробоскопа при стабильных показаниях тахометра Дополнительные вспышки или пропуски приработе стробоскопа допустимы так как они не препятствуют наблюдению метки При не стабильных иокажшиях тахометра проверьте освобождены ли топливные трубкнот к еилений связывающих их между собой 11а время диагностики крепления должны быть сняты Работа прибора в режимах Тах гОб I акк аналогична работе с подключенным емкостным датчиком прищепкой для карбюраторных а м Для подробного ознакомления см и 10 2 10 4 Focus FIO verF 05 Стр 23 Focus FIO verF 05 Стр 8
