22 | Français
2 609 005 736 | (16.1.12) Bosch Power Tools
f Ne nettoyer les matériaux qu’avec de l’eau. Les solvants
inflammables volatils favorisent la formation d’atmosphè-
re explosive et peuvent endommager le rouleau de peintu-
re électrique.
Symboles
Les symboles suivants peuvent être importants pour l’utilisa-
tion de votre outil électroportatif. Veuillez mémoriser les sym-
boles et leur signification. L’interprétation correcte des sym-
boles vous permettra de mieux utiliser votre outil
électroportatif et en toute sécurité.
Description et performances du
produit
Utilisation conforme
Cet outil élecroportatif est conçu pour n’être utilisé qu’avec
des peintures murales au latex à base d’eau.
N’utilisez l’outil électroportatif que lorsque vous vous rendez
compte de toutes ses fonctions et êtes capable de l’utiliser
sans réserves ou après avoir reçu des instructions correspon-
dantes.
Eléments de l’appareil
La numérotation des éléments de l’appareil se réfère à la re-
présentation de l’outil électroportatif sur les pages graphi-
ques.
1 Rallonge de l’applicateur de peinture
2 Tuyau d’alimentation
3 Applicateur de peinture
4 Tuyau d’aspiration
5 Unité de base
Applicateur de peinture
6 Logement de la télécommande radio
7 Interrupteur
8 Télécommande radio (PaintControl System)
9 Poignée de la rallonge
10 Raccord vissé de la rallonge
11 Poignée de l’applicateur de peinture
12 Canal de guidage du tuyau d’alimentation
13 Raccord du tuyau d’alimentation sur l’applicateur de
peinture
14 Tige de fixation
15 Porte-rouleau
16 Rouleau de peinture
17 Arbre du rouleau
Unité de base
18 Interrupteur Marche/Arrêt
19 Poignée
20 Couvercle de la pompe
21 Agrafe de fixation
22 Filtre
23 Verrouillage de pompe
24 Pied
25 Raccord du tuyau de pompage
26 Raccord du tuyau d’alimentation sur l’unité de base
27 Raccord SDS double
28 Clip de fixation pour tuyau de pompage
29 Raccord réglable du sceau à peinture
Composantes pour le nettoyage
30 Clé du mélangeur
31 Adaptateur du robinet avec joint
32 Raccord SDS du filtre
33 Tuyau de pompage
34 Tuyau de compensation
35 Rotor
36 Distributeur de peinture
37 Compartiment à peinture
38 Plaque de distribution
*Les accessoires décrits ou illustrés ne sont pas tous compris dans
la fourniture. Vous trouverez les accessoires complets dans notre
programme d’accessoires.
Informations concernant le niveau sonore
Le niveau sonore réel de l’appareil est inférieur à 70 dB(A).
Déclaration de conformité
Nous déclarons sous notre propre responsabilité que le pro-
duit décrit sous « Caractéristiques Techniques » est en con-
formité avec les normes ou documents normatifs suivants :
EN 60335, EN 300 220-1: 2006, EN 300 220-2: 2007,
EN 301 489-1: 2008, EN 301 489-3:2002 conformément
aux réglementations des directives 2011/65/UE,
2006/95/CE, 2004/108/CE, 1999/5/CE.
11

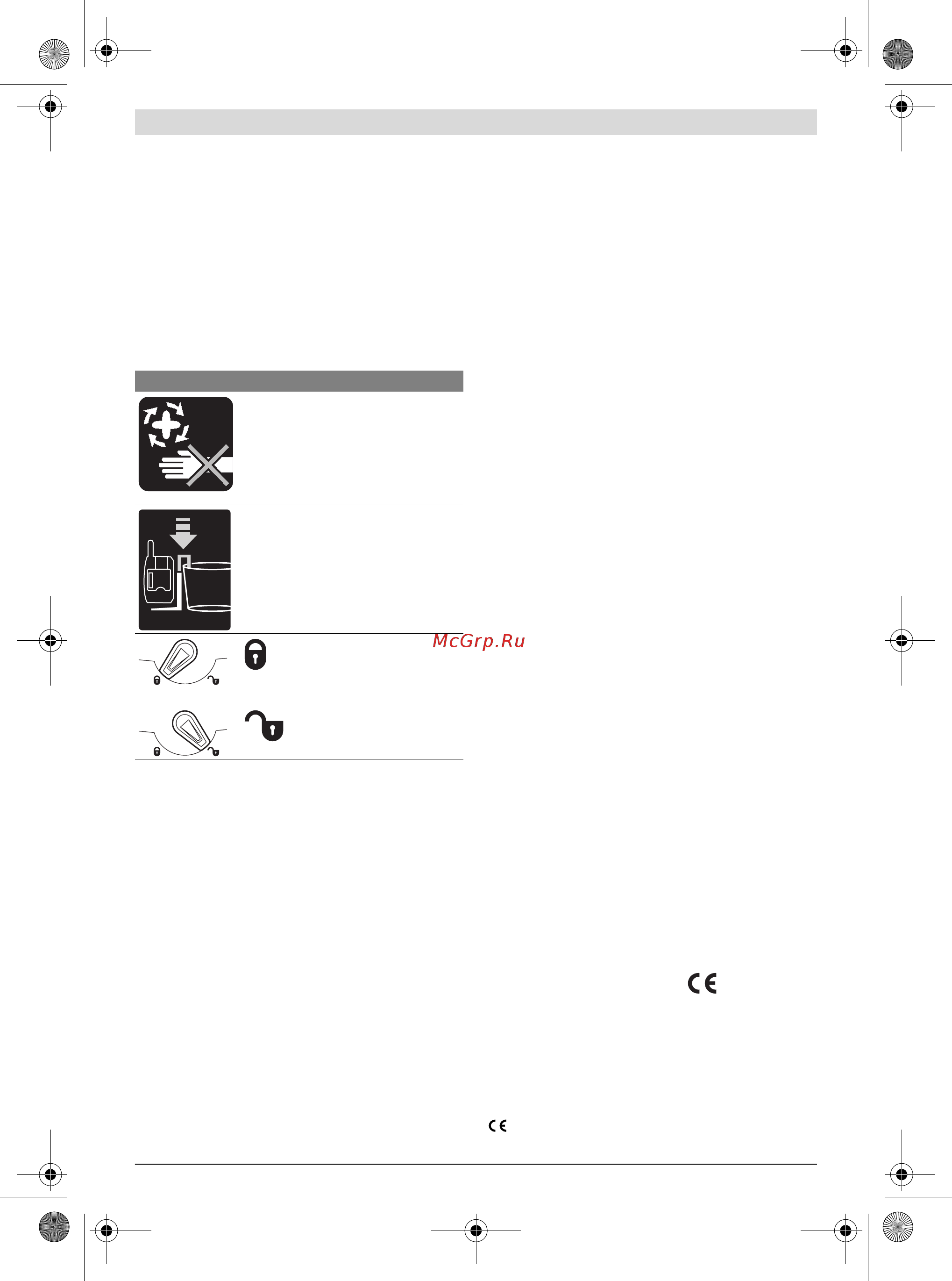

Symbole Signification
f Attendez l’arrêt total du rotor. Tou-
cher un rotor en rotation peut entrai-
ner des blessures.
Ajuster le raccord réglable du sceau à
peinture à la hauteur de ce dernier :
L’unité de base doit être toujours placée
horizontalement sur le sol.
à gauche
Verrouillage de pompe fermé
(pomper n’est possible que
dans cette position)
à droite
Verrouillage de pompe ouvert
