Глава 11 Протокол покрывающего дерева
Руководство пользователя по серии ES-3124
116

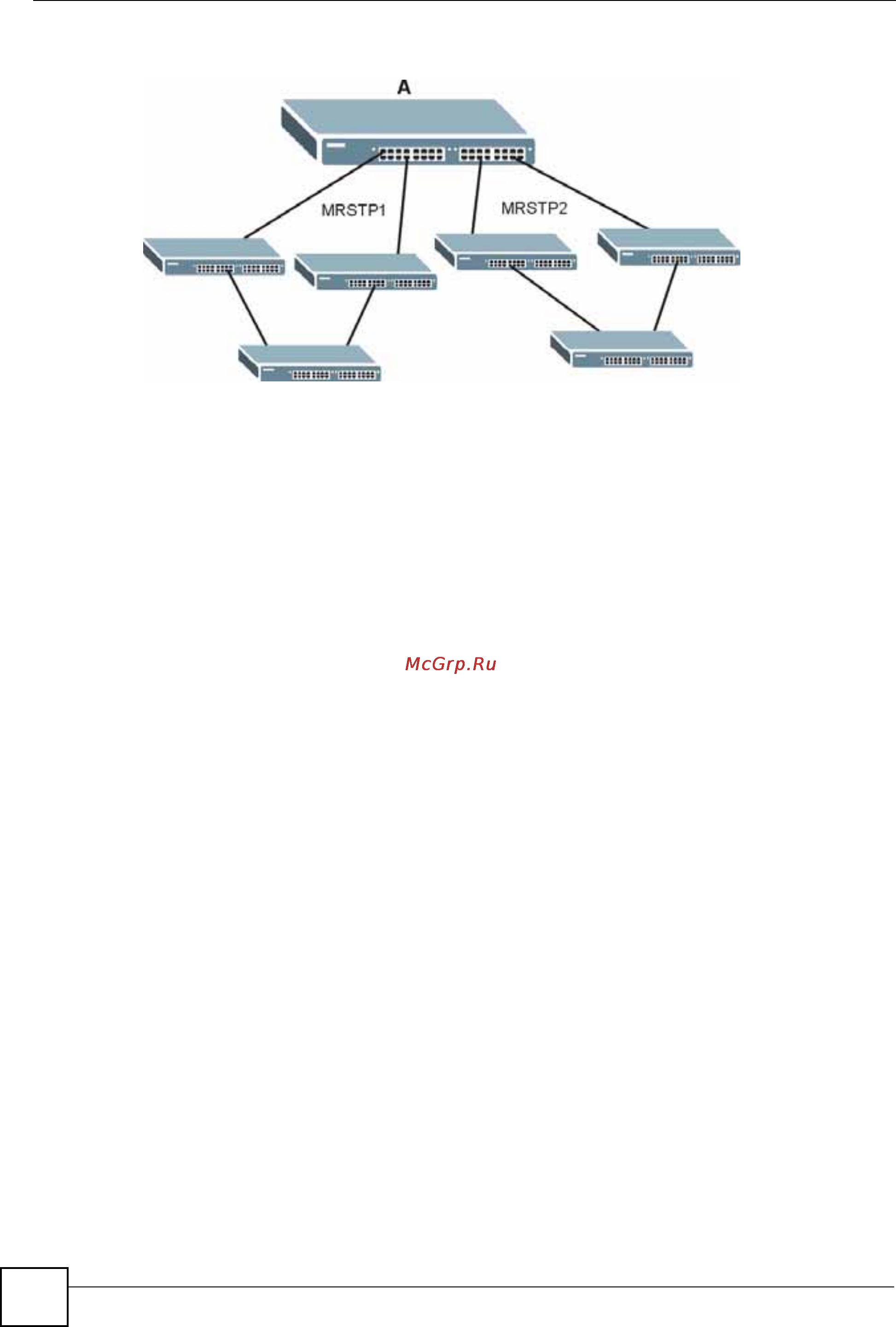

Рисунок 49 Пример сети с поддержкой MRSTP
11.1.5 Протокол MSTP
Протокол нескольких экземпляров покрывающего дерева MSTP (IEEE 802.1s) обратно
совместим с протоколами STP/RSTP и устраняет ограничения, характерные для
существующих протоколов STP и RSTP за счет реализации следующих функций:
• Одно общее и внутреннее покрывающее дерево (Common and Internal Spanning Tree,
CIST), представляющее структуру связности всей сети.
• Группировка нескольких мостов (или коммутирующих устройств) в регионы,
которые рассматриваются сетью как один мост.
• Связывание VLAN с
конкретным экземпляром покрывающего дерева (MSTI).
Благодаря MSTI можно использовать одно и то же покрывающее дерево для
нескольких сетей VLAN.
• Возможность балансировки нагрузки благодаря использованию для трафика
различных VLAN конкретных путей в регионе.
11.1.5.1 Пример сети с поддержкой MSTP
На приведенном ниже рисунке показан пример сети, в которой на двух коммутаторах
настроены две сети VLAN. В случае
использования на коммутаторах протокола STP или
RSTP канал для VLAN 2 будет заблокирован, так как протоколы STP и RSTP допускают
наличие только одного канала и блокируют избыточные каналы.
