Приложение CIP-адреса и подсети
Руководство пользователя по серии ES-3124
360
Например, адрес 192.1.1.0 /25 представляет собой адрес 192.1.1.0 с маской
255.255.255.128.
Некоторые возможные маски подсети в обоих форматах показаны в следующей таблице.
Формирование подсетей
С помощью подсетей одну сеть можно разделить на несколько. В приведенном ниже
примере администратор сети создает две подсети, чтобы изолировать группу серверов
от остальных устройств в целях безопасности.
В этом примере сеть компании имеет адрес 192.168.1.0. Первые три октета адреса
(192.168.1) представляют собой номер сети, а оставшийся октет – идентификатор хоста,
что позволяет
использовать в сети максимум 2
8
– 2 = 254 хостов.
Сеть компании до ее деления на подсети показана на следующем рисунке.

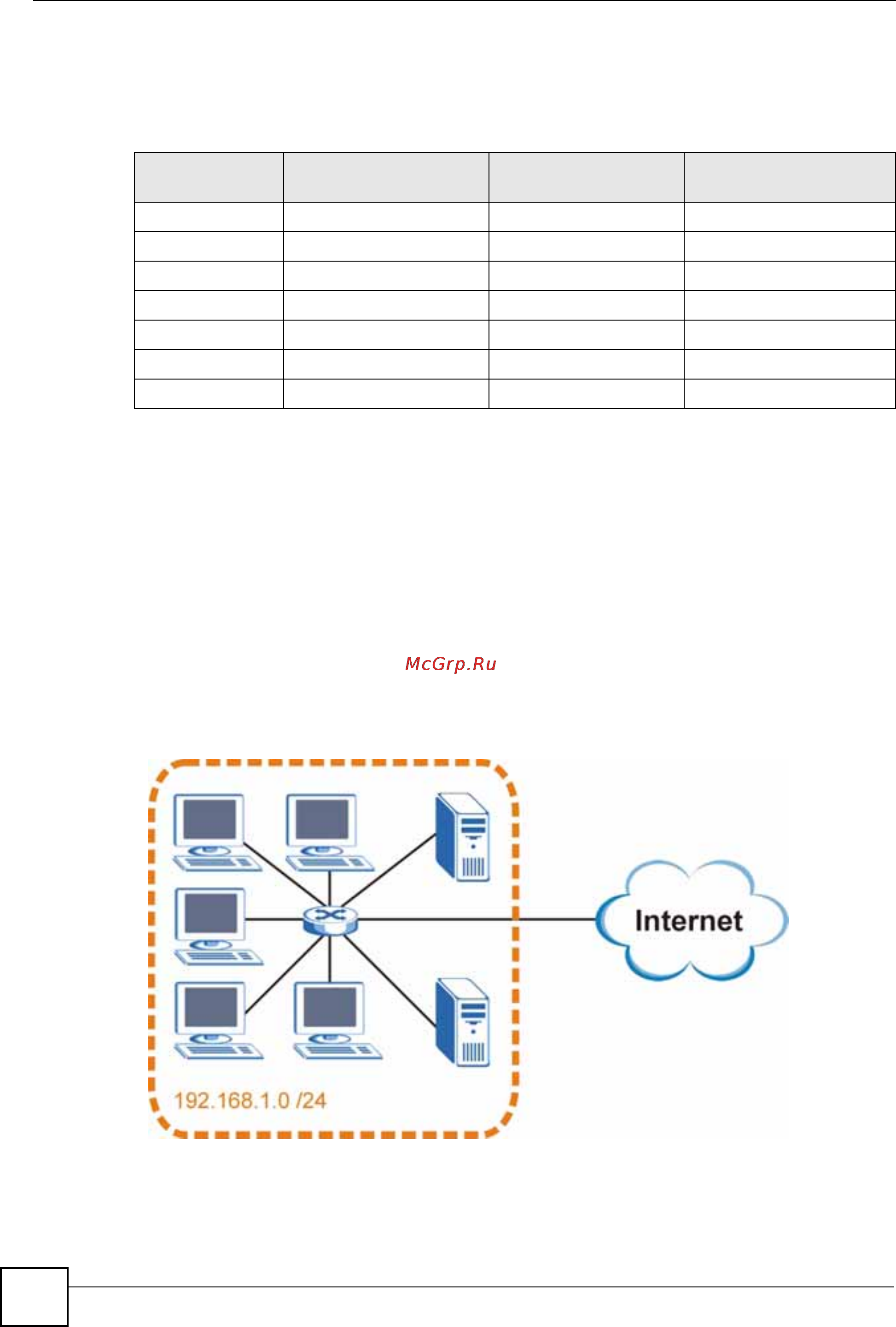

Рисунок 212 Пример формирования подсетей: до разделения на подсети
Чтобы разделить сеть 192.168.1.0 на две отдельные подсети, можно «позаимствовать»
один бит из идентификатора хоста. В этом случае маска подсети станет 25-битной
(255.255.255.128 или /25).
Таблица 128 Альтернативный формат записи маски подсети
МАСКА
ПОДСЕТИ
АЛЬТЕРНАТИВНЫЙ
ФОРМАТ ЗАПИСИ
ПОСЛЕДНИЙ ОКТЕТ
(В ДВОИЧНОМ ВИДЕ)
ПОСЛЕДНИЙ ОКТЕТ (В
ДЕСЯТИЧНОМ ВИДЕ)
255.255.255.0 /24 0000 0000 0
255.255.255.128 /25 1000 0000 128
255.255.255.192 /26 1100 0000 192
255.255.255.224 /27 1110 0000 224
255.255.255.240 /28 1111 0000 240
255.255.255.248 /29 1111 1000 248
255.255.255.252 /30 1111 1100 252
