Глава 8 Виртуальные локальные сети (VLAN)
Руководство пользователя по серии ES-3124
99
8.6 VLAN на основе подсетей
VLAN на основе подсетей позволяют сгруппировать трафик по логическим сетям
VLAN на основе указанных IP-подсетей источников пакетов. При поступлении кадра
через порт коммутатор проверяет, не был ли добавлен к нему тег и из какой IP-подсети
он поступил. Пакеты без тегов от одной и той же IP-подсети помещаются в одну VLAN
на основе подсетей
. Одно из преимуществ VLAN на основе подсетей заключается в
возможности назначения приоритетов для трафика из конкретных IP-подсетей.
Например, провайдер услуг Интернета (ISP) может распределить различные типы
предоставляемых клиентам услуг по различным IP-подсетям. Трафик услуг голосовой
связи будет назначен IP-подсети 172.16.1.0/24, видео – подсети 192.168.1.0/24, а
передачи данных – подсети 10.1.1.0/24. После этого на коммутаторе можно настроить
группировку
входящего трафика в зависимости от IP-подсети, из которой поступают
входящие кадры.
Например, для трафика из IP-подсети 172.16.1.0/24 (услуги голосовой связи) может
быть настроена VLAN на основе подсетей с приоритетом 6 и идентификатором VID,
равным 100. Для трафика из IP-подсети 192.168.1.0/24 (услуги передачи видео) может
быть настроена VLAN на основе подсетей с приоритетом 5 и идентификатором VID,
равным 200. Наконец, для трафика
из IP-подсети 10.1.1.0/24 (услуги передачи данных)
может быть настроена VLAN на основе подсетей с приоритетом 3 и идентификатором
VID, равным 300. Все не имеющие тегов входящие кадры будут классифицироваться на
основе IP-подсети источника, с назначением соответствующего приоритета. Таким
образом, трафик видео получит наивысший приоритет, а трафик передачи данных –
самый низкий.

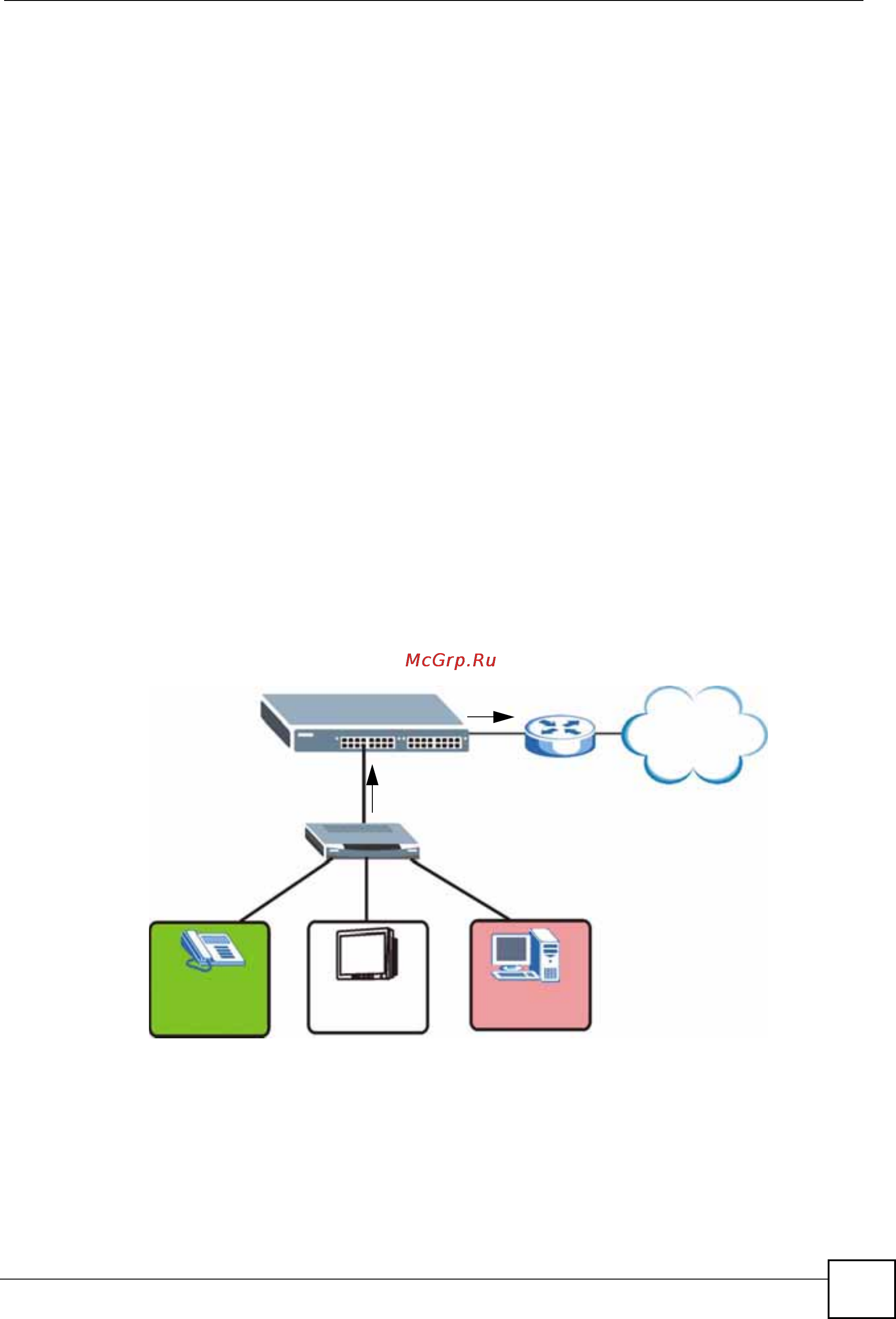

Рисунок 40 Пример использования VLAN на основе подсетей
8.7 Настройка VLAN на основе подсетей
Чтобы отобразить показанный ниже экран настроек, выберите Subnet Based VLAN на
экране VLAN Port Setting.
10.1.1.0/24
192.168.1.0/24
172.16.1.0/24
Интернет
VID = 100
VID = 200
VID = 300
Кадры
без тегов
Кадры с тегами
