Глава 15 Агрегация каналов
Руководство пользователя по серии ES-3124
146

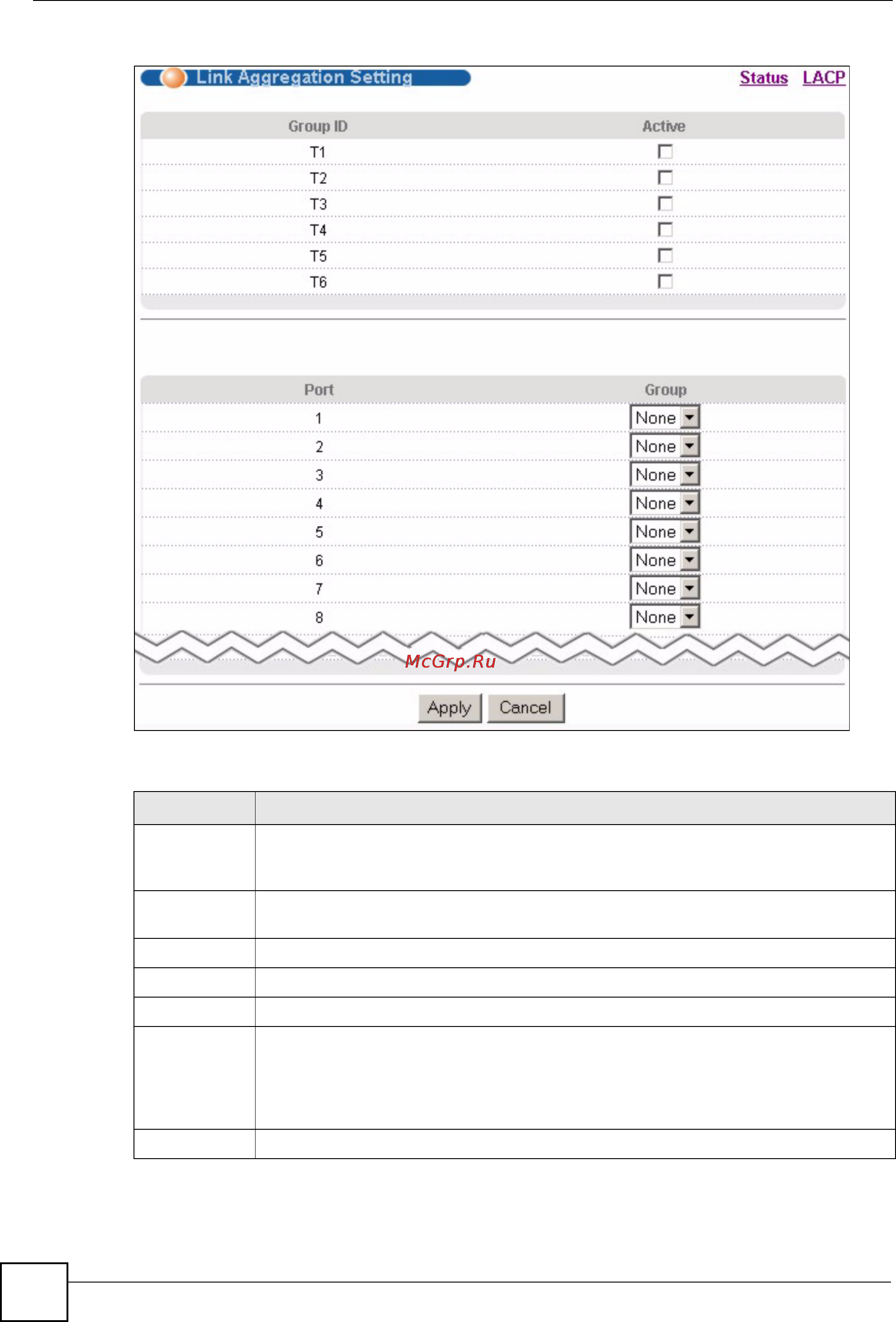

Рисунок 66 Экран Advanced Application > Link Aggregation > Link Aggregation Setting
Поля экрана описаны в следующей таблице.
Таблица 39 Экран Advanced Application > Link Aggregation > Link Aggregation Setting
ПОЛЕ ОПИСАНИЕ
Link
Aggregation
Setting
При включении статической агрегации каналов все настройки производятся на
данном экране.
Group ID В этом поле указан идентификатор группы агрегации каналов, то есть
логического канала, объединяющего несколько портов.
Active Установите этот переключатель, чтобы активировать группу портов.
Port В этом поле отображается номер порта.
Group Выберите группу портов, к которой принадлежит порт.
Apply
Нажмите Apply, чтобы сохранить изменения в оперативной памяти коммутатора.
Эти настройки будут утеряны в случае выключения коммутатора или перебоя в
подаче питания, поэтому по завершении настройки необходимо нажать на
ссылке Save в верхней навигационной панели для сохранения изменений в
энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
