Глава 3 Обзор аппаратного обеспечения
Руководство пользователя по серии ES-3124
46

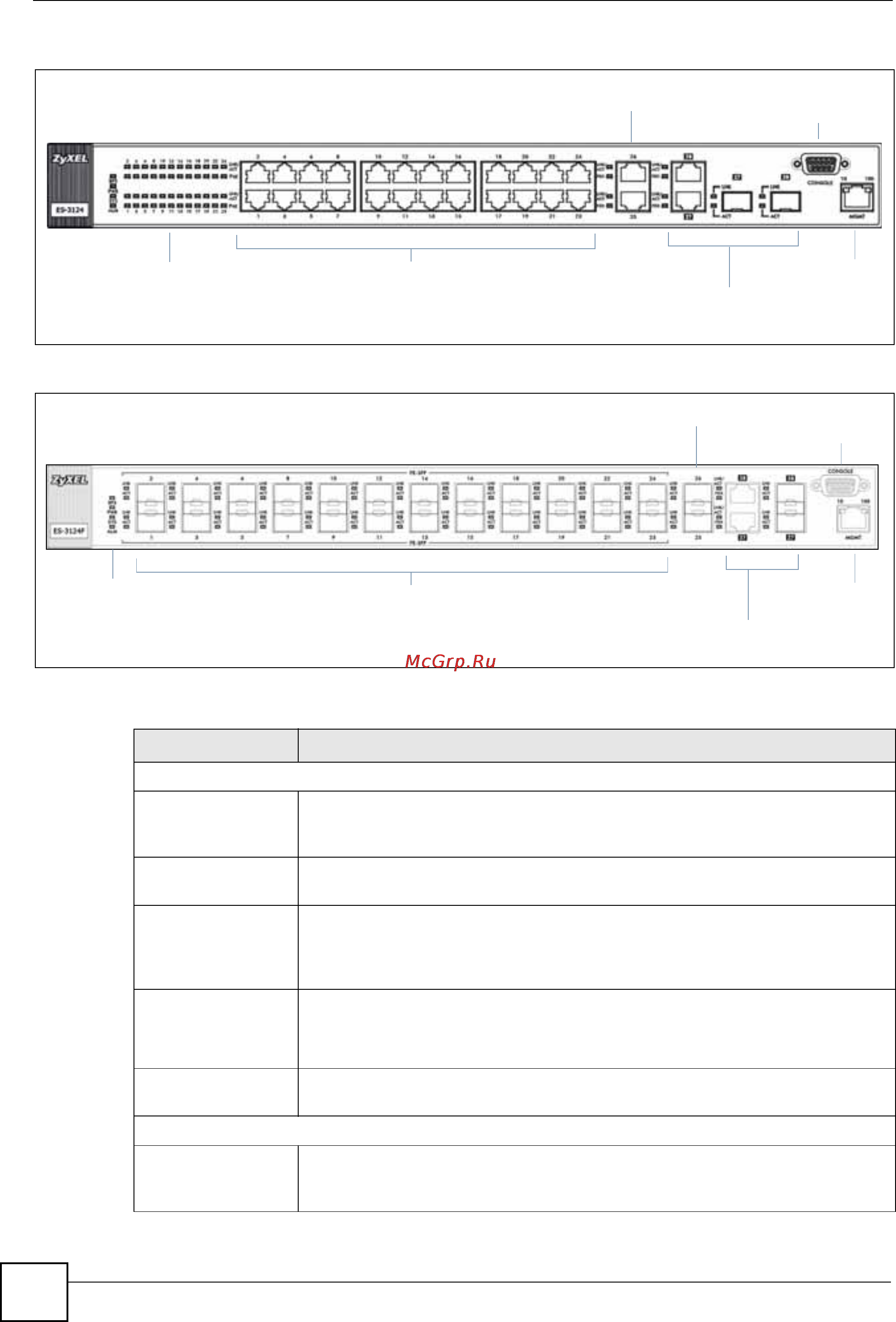

Рисунок 11 Передняя панель: ES-3124PWR
Рисунок 12 Передняя панель: ES-3124F
Расположенные на передней панели порты описаны в следующей таблице.
Порты Ethernet на 10/100 Мбит/с
с поддержкой PoE
Индикаторы
Порты Gigabit Ethernet с разъемами
RJ-45 для стекирования
Совмещенные интерфейсы RJ-45
Gigabit Ethernet / mini-GBIC
Консольный
порт
Порт управления
SFP-слоты на 100 Мбит/с
Индикаторы
Консольный
порт
Порт управления
Совмещенные интерфейсы RJ-45
Gigabit Ethernet / mini-GBIC
Порты mini-GBIC для
стекирования
Таблица 2 Подключения на передней панели
РАЗЪЕМ ОПИСАНИЕ
Все модели
Консольный порт К этому порту следует подключаться только тогда, когда требуется
настроить коммутатор с помощью интерфейса командной строки через
консольный порт.
Порт управления Подключается к компьютеру с использованием Ethernet-кабеля с разъемом
RJ-45 для локальной настройки коммутатора.
Совмещенные
интерфейсы
Каждый из интерфейсов включает в себя порт для витой пары 1000 Base-T
с разъемом RJ-45
и слот SFP (также называемый слотом mini-GBIC),
причем в каждый момент времени может быть активен только один порт
или трансивер.
2 порта на 100/
1000 Мбит/с с
разъемами RJ-
45
Эти порты подключаются к высокоскоростным магистральным Ethernet-
коммутаторам с использованием кабелей витой пары категории 5/5e/6 для
соединений 1000Base-T.
2 слота mini-
GBIC
В эти слоты можно вставить трансиверы mini-GBIC для подключения к
магистральным Ethernet-коммутаторам посредством оптоволокна.
ES-3124, ES-3124-4F и ES-3124PWR
24 порта Ethernet
на 10/100 Мбит/c с
разъемами RJ-45
К этим портам можно подключать компьютеры, концентраторы, Ethernet-
коммутаторы или маршрутизаторы.
