Глава 28 DHCP
Руководство пользователя по серии ES-3124
258
28.3.3 Пример настройки глобальной ретрансляции DHCP
На приведенном ниже рисунке показан пример сети, в которой коммутатор используется
для ретрансляции запросов DHCP в доменах VLAN1 и VLAN2. В сети имеется только
один сервер DHCP, который обслуживает клиентов DHCP в обоих доменах.

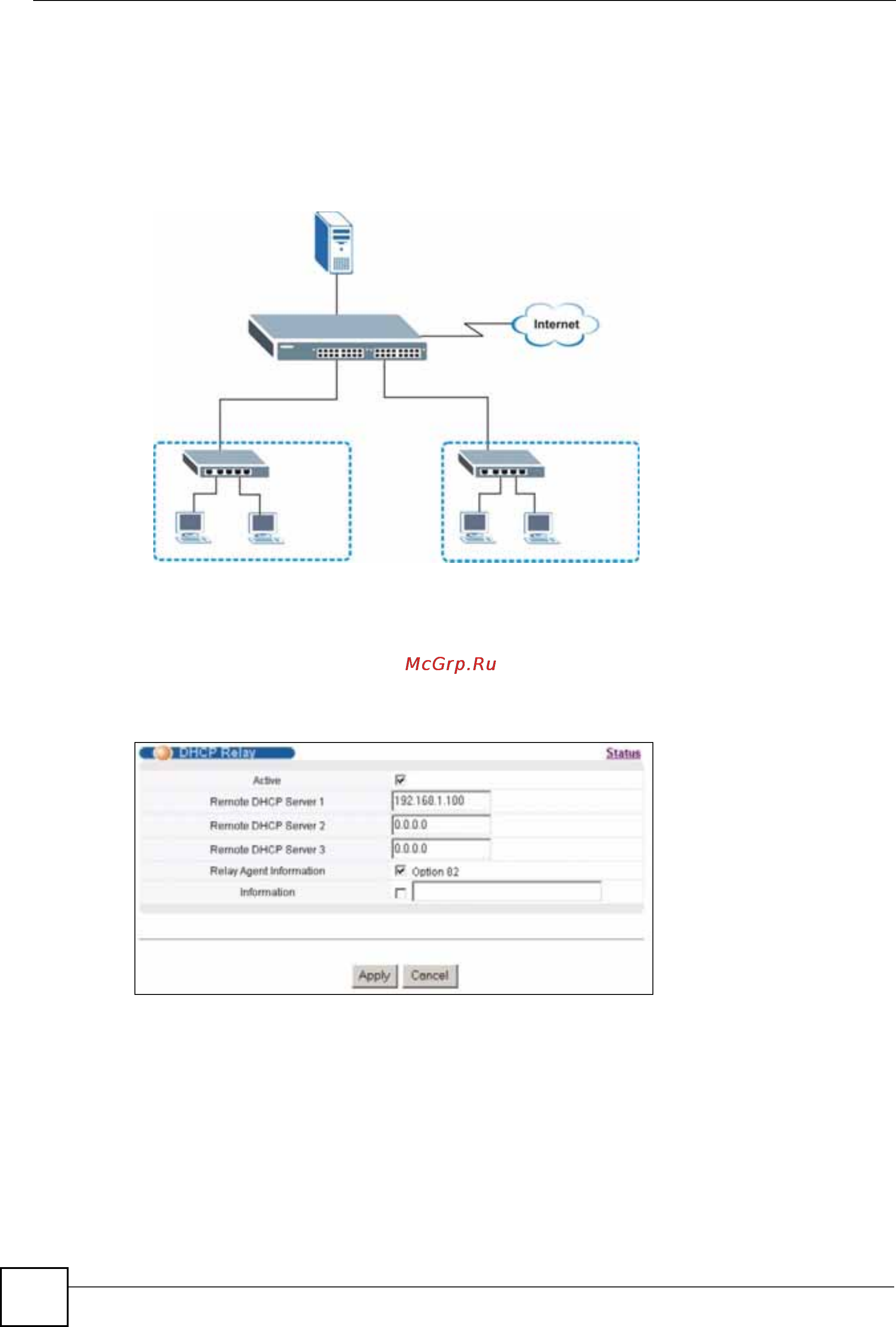

Рисунок 131 Пример сети с глобальной ретрансляцией DHCP
На экране DHCP Relay выполняются следующие настройки. Необходимо обязательно
установить переключатель Option 82, чтобы коммутатор отправлял на сервер DHCP
дополнительную информацию (в частности, идентификатор VLAN ID) вместе с
запросами DHCP. В этом случае сервер DHCP сможет назначать нужные IP-адреса в
зависимости от идентификатора VLAN ID.
Рисунок 132 Пример настройки глобальной ретрансляции DHCP
28.4 Настройка DHCP для конкретных VLAN
На данном экране можно настроить параметры DHCP для конкретных виртуальных
локальных сетей VLAN, к которым относятся клиенты DHCP. Чтобы отобразить
показанный ниже экран, выберите в навигационной панели IP Application > DHCP и
нажмите на ссылке VLAN на появившемся экране DHCP Status.
VLAN1
VLAN2
192.168.1.100
Сервер DHCP:
