Глава 11 Протокол покрывающего дерева
Руководство пользователя по серии ES-3124
119

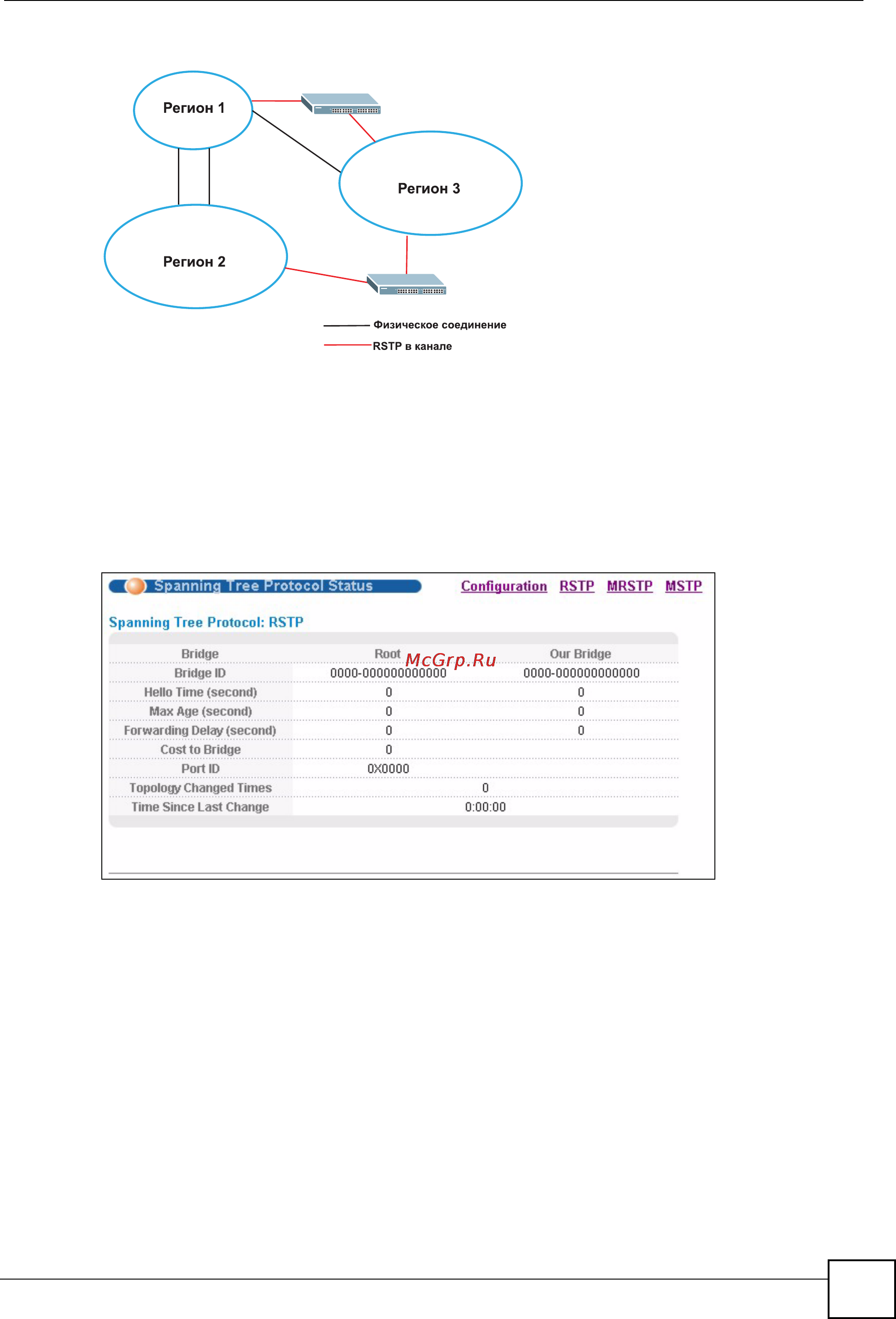

Рисунок 53 Пример сети с использованием MSTP и традиционного протокола RSTP
11.2 Экран состояния протокола STP
Вид экрана состояния протокола покрывающего дерева зависит от того, какой стандарт
был выбран для сети. Чтобы открыть приведенный ниже экран, нажмите Advanced
Application > Spanning Tree Protocol.
Рисунок 54 Экран Advanced Application > Spanning Tree Protocol
Вид данного экрана зависит от того, какой из режимов STP (RSTP, MRSTP или MSTP)
был выбран на коммутаторе. Подробное описание данного экрана приводится в разделе,
следующим за разделом с описанием настройки соответствующего режима STP. Чтобы
выбрать один из режимов STP для коммутатора, нажмите на Configuration.
11.3 Настройка протокола покрывающего дерева
На экране Spanning Tree Configuration можно активировать на коммутаторе один из
режимов STP. Нажмите на Configuration на экране Advanced Application > Spanning
Tree Protocol.
