Глава 15 Агрегация каналов
Руководство пользователя по серии ES-3124
147
15.5 Протокол управления агрегацией каналов LACP
Чтобы отобразить показанный ниже экран, выберите в навигационной панели Advanced
Application > Link Aggregation > Link Aggregation Setting > LACP. Дополнительную
информацию о динамической агрегации каналов можно найти в разд. 15.2 на стр. 143.

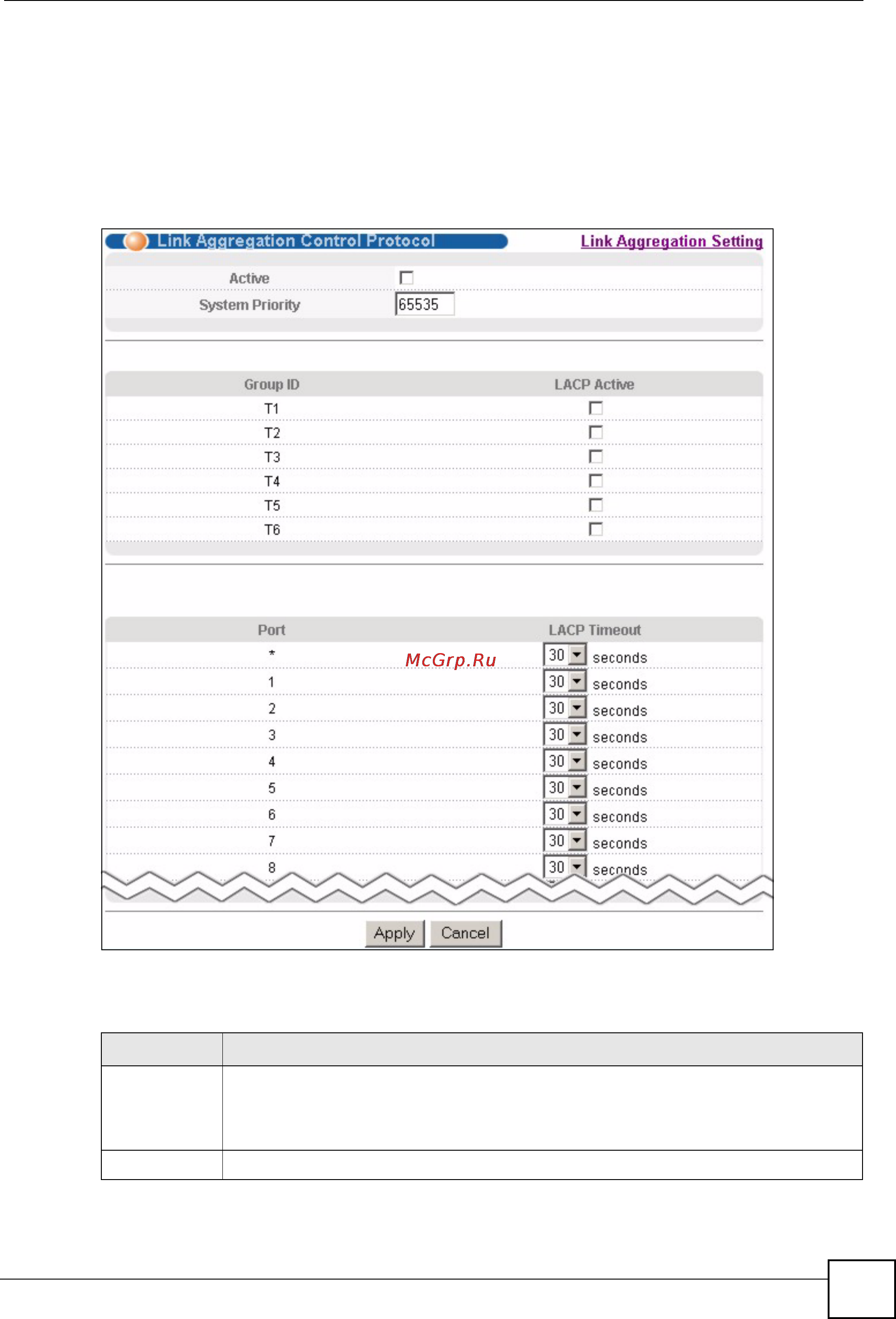

Рисунок 67 Экран Advanced Application > Link Aggregation > Link Aggregation Setting >
LACP
Поля экрана описаны в следующей таблице.
Таблица 40 Экран Advanced Application > Link Aggregation > Link Aggregation Setting >
LACP
ПОЛЕ ОПИСАНИЕ
Link
Aggregation
Control
Protocol
Примечание: Настройки на данном экране следует производить
только при включении динамической агрегации каналов.
Active Установите этот переключатель, чтобы включить протокол LACP.
