Глава 38 Характеристики продукта
Руководство пользователя по серии ES-3124
322
38.2 Назначение выводов кабеля
При соединении через последовательный порт компьютер, как правило, выступает в
роли DTE (оконечного оборудования данных, ООД), а модем – в роли DCE (аппаратуры
передачи данных, АПД). Данный коммутатор выступает в роли DCE при подключении
компьютера к консольному порту. При подключении модема к порту резервного
коммутируемого соединения коммутатор выступает в роли DTE.
3

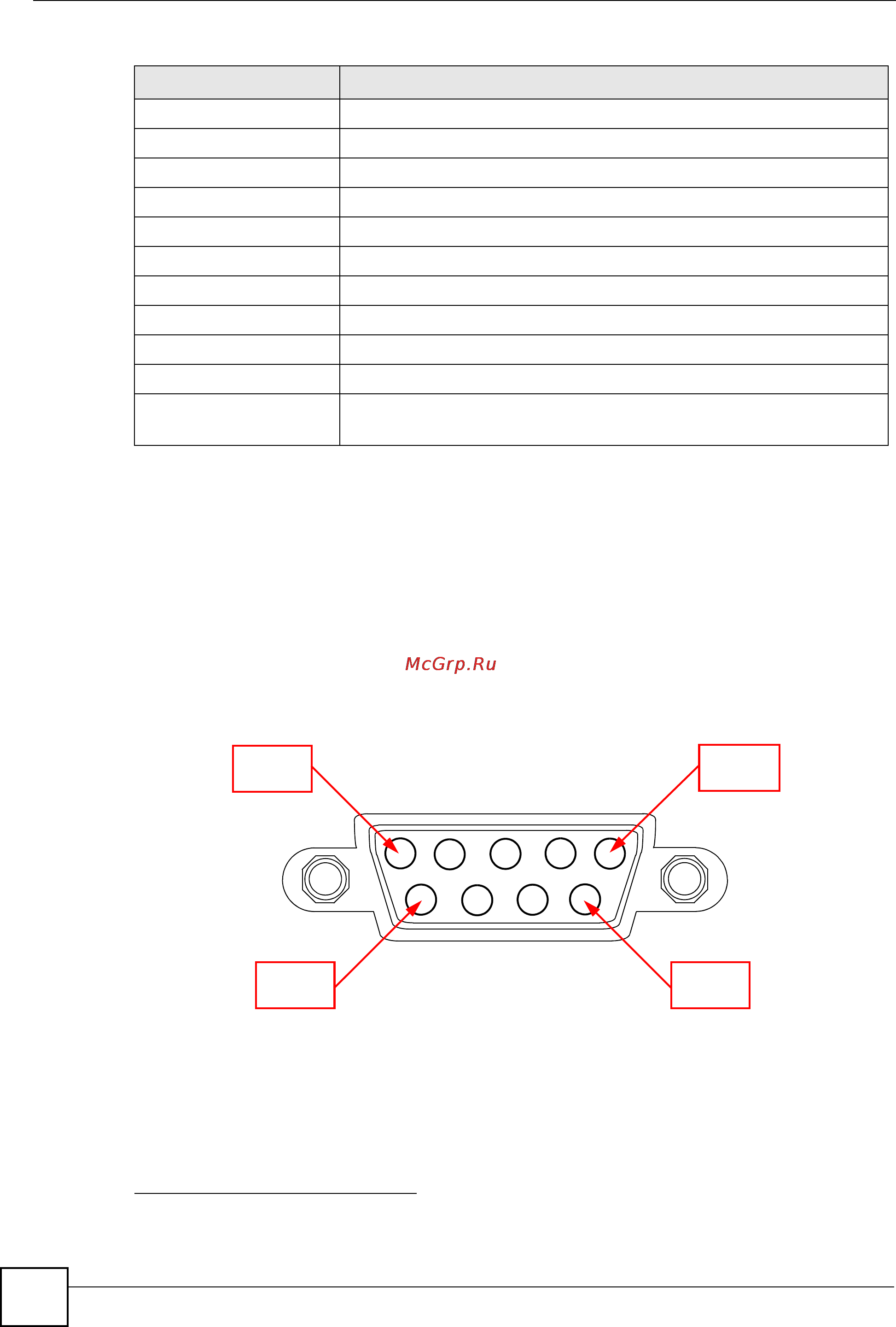

Рисунок 168 Назначение выводов консольного порта/порта резервного
коммутируемого соединения
IEEE 802.1p Приоритеты на уровне управления доступом к среде (MAC)
IEEE 802.1s Протокол нескольких экземпляров покрывающего дерева
IEEE 802.1Q VLAN на основе тегов
IEEE 802.1w Быстрый протокол покрывающего дерева
IEEE 802.1x Аутентификация портов
IEEE 802.3/3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3ad Агрегация каналов
IEEE 802.3af Питание устройств по витой паре
IEEE 802.3x Управление потоком
IEEE 802.3z 1000BASE-X
Для оптоволоконных соединений 1000BASE-SX/LX.
Таблица 122 Поддерживаемые стандарты (продолжение)
СТАНДАРТ ОПИСАНИЕ
3. Используются выводы 2,3 и 5.
Вывод 1Вывод 5
Вывод 6
Вывод 9
