Глава 5 Пример первичной настройки
Руководство пользователя по серии ES-3124
69
5.1.2 Назначение идентификатора виртуальной локальной сети
VID для порта
Идентификатор виртуальной локальной сети для порта (PVID) используется для
добавления тегов к кадрам без тегов, поступающим на этот порт, чтобы такие кадры
направлялись в ту группу VLAN, которую определяет тег. В данном примере
необходимо установить 2 в качестве идентификатора VID для порта 1, чтобы все
непомеченные тегами кадры, принятые через этот порт, отправлялись в виртуальную
локальную
сеть VLAN 2.

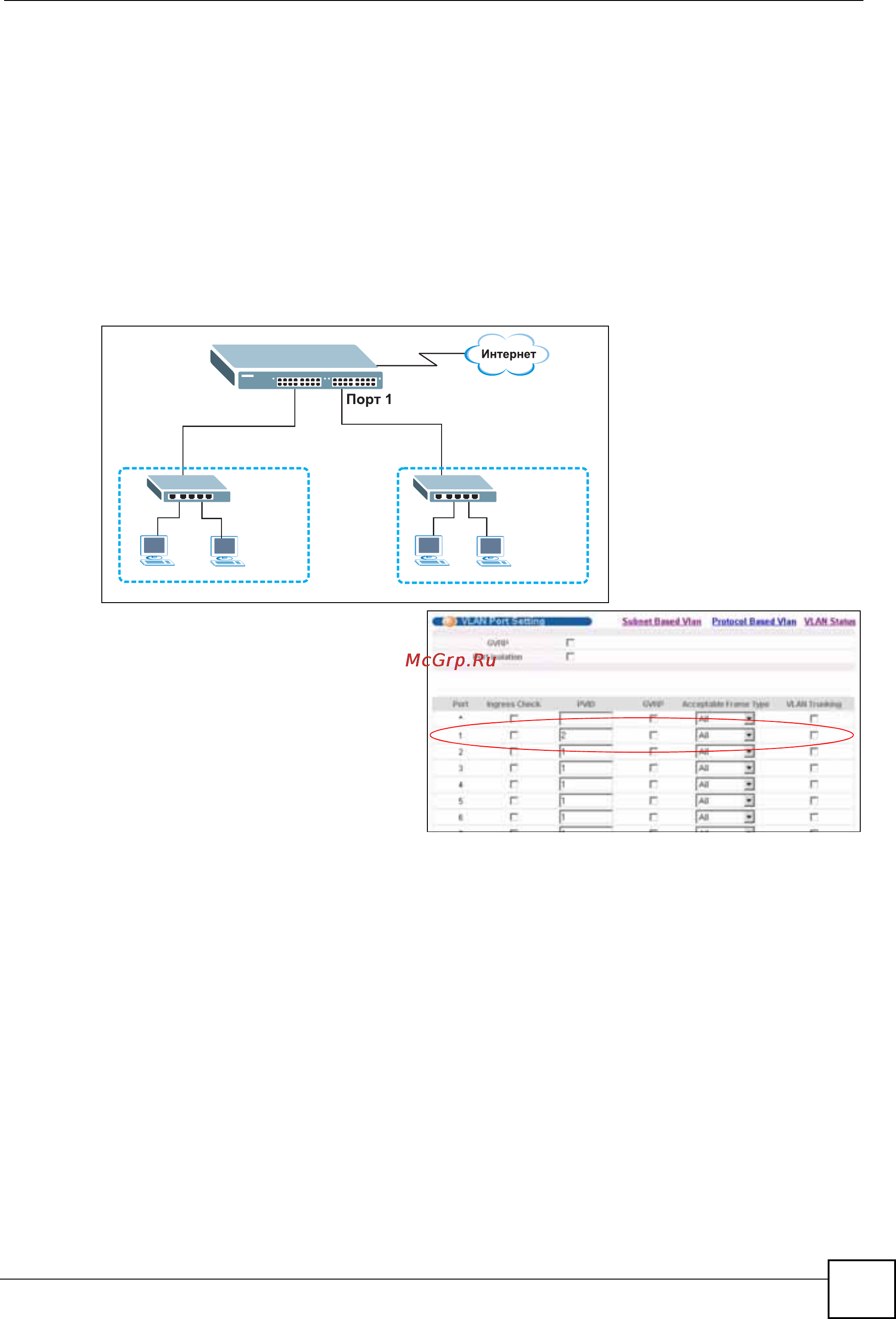

Рисунок 25 Пример первичной настройки сети: идентификатор виртуальной локальной
сети для порта
1 Нажмите Advanced
Application > VLAN > VLAN
Port Setting.
2 Введите 2 в поле PVID для
порта 1 и нажмите Apply,
чтобы сохранить изменения в
оперативной памяти.
Настройки в оперативной
памяти теряются при
отключении питания
коммутатора.
5.2 Настройка IP-адреса управления коммутатором
По умолчанию в качестве IP-адреса управления на коммутаторе используется адрес
192.168.1.1. Для управления устройством можно настроить другой IP-адрес из отличной
подсети. Пример показан на следующем рисунке.
VLAN 2
VLAN 1
PVID=2
