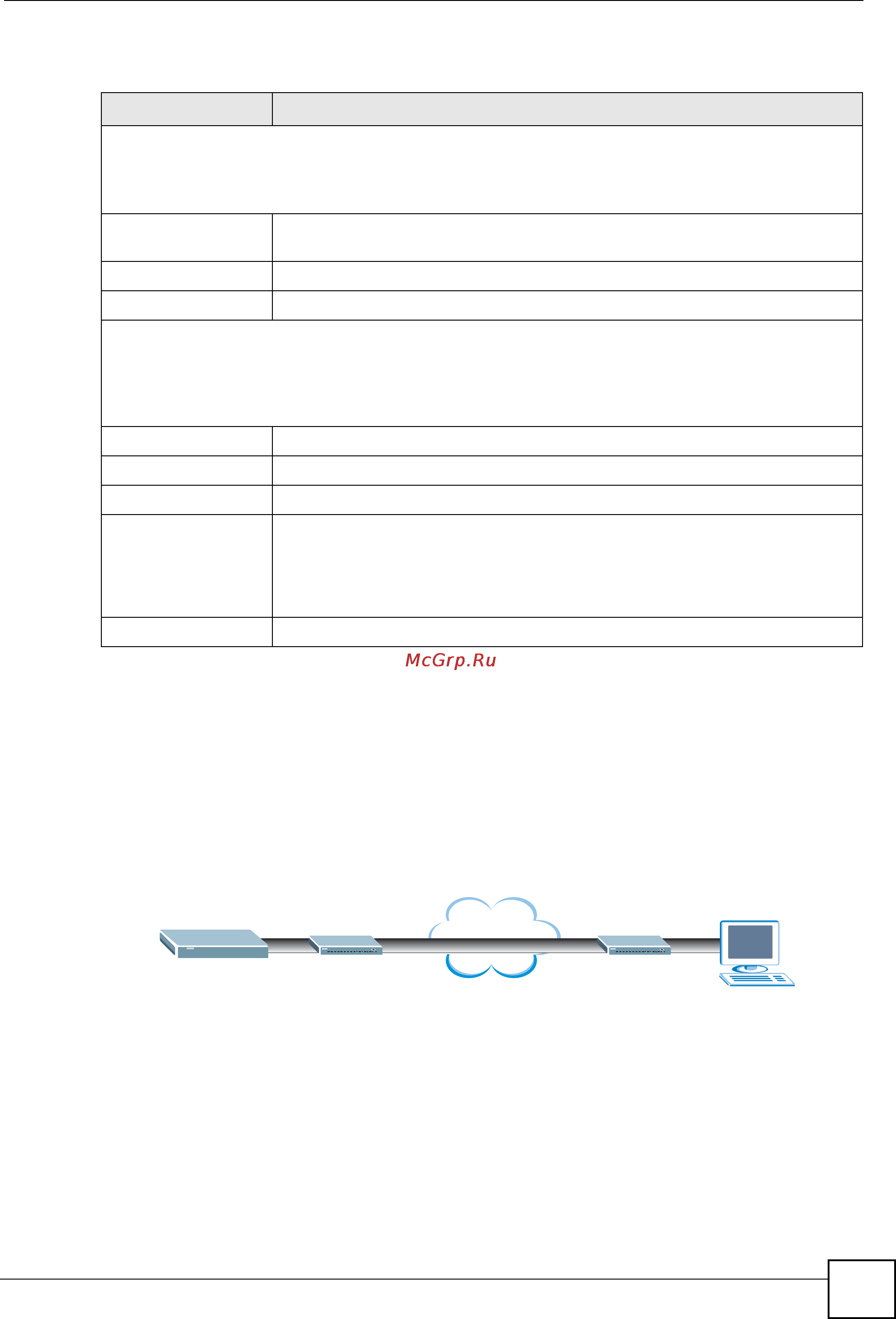

Глава 30 Контроль доступа
Руководство пользователя по серии ES-3124
283
Поля экрана описаны в следующей таблице.
30.4 Обзор протокола SSH
В отличие от протоколов Telnet или FTP, которые передают данные в обычном текстовом
формате, протокол SSH (Secure Shell) является защищенным протоколом, который
совмещает возможности аутентификации и шифрования для обеспечения безопасной
передачи данных между двумя хостами с использованием небезопасной сети.
Рисунок 147 Пример связи по протоколу SSH
30.5 Как работает протокол SSH
Процесс установки защищенного соединения между двумя удаленными хостами описан
в следующей таблице.
Таблица 106 Экран Management > Access Control > Logins
ПОЛЕ ОПИСАНИЕ
Administrator
Учетная запись администратора по умолчанию, с именем пользователя «admin». Имя
пользователя администратора по умолчанию изменить нельзя. Только администратор имеет
права чтения/записи.
Old Password Введите существующий системный пароль (пароль по умолчанию при
поставке – 1234).
New Password Введите новый системный пароль.
Retype to confirm Введите новый системный пароль еще раз для подтверждения.
Edit Logins
Имеется возможность настроить до четырех
пользовательских записей с паролями. У этих
пользователей будут права только на чтение. Более высокие привилегии могут назначаться
пользователям через интерфейс командной строки.Дополнительную информацию о назначении
уровней привилегий можно найти в Справочном руководстве по интерфейсу командной строки.
User Name Введите имя пользователя (до 32 символов ASCII).
Password Введите новый системный пароль.
Retype to confirm Введите новый системный
пароль еще раз для подтверждения.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения
коммутатора или перебоя в подаче питания, поэтому по завершении
настройки необходимо нажать на ссылке Save в верхней навигационной
панели для сохранения изменений в энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы
начать настройку на этом экране заново.
