Глава 22 Мультивещание
Руководство пользователя по серии ES-3124
193
MVR реагирует только на управляющие Join- и Leave-запросы IGMP от групп
мультивещания, которые были настроены в MVR. Join- и Leave-запросы от других
групп мультивещания управляются отслеживанием IGMP.
Пример сети показан на следующем рисунке. Информация об абонентских сетях VLAN
(1, 2 и 3) скрыта от сервера потокового мультимедиа S. Кроме того, информация о
VLAN-сети мультивещания видима только
коммутатору и серверу S.

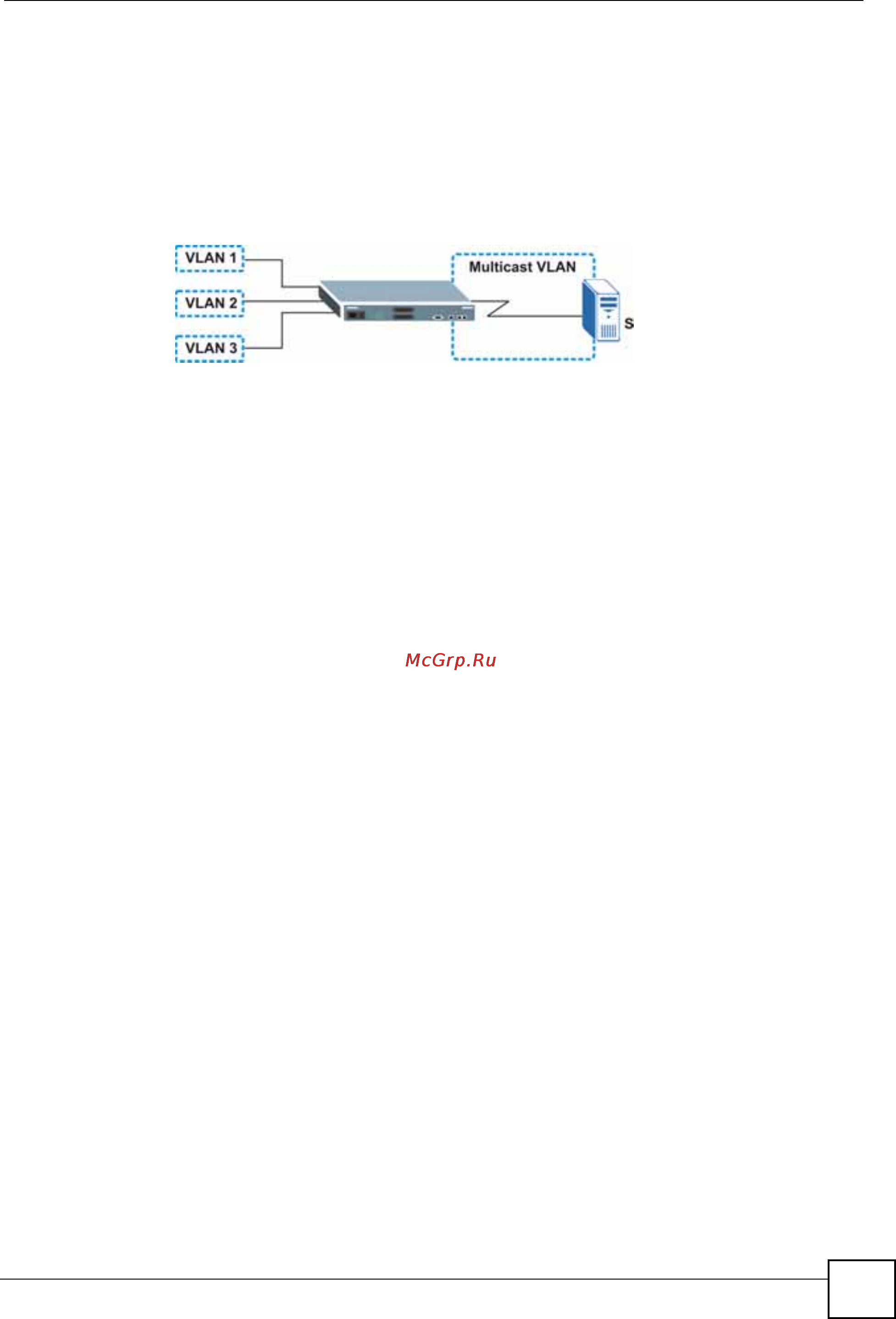

Рисунок 89 Пример сети с поддержкой MVR
22.6.1 Типы портов MVR
В MVR портом источника называется порт коммутатора, который отправляет и
принимает трафик мультивещания из VLAN-сети мультивещания, тогда как порт
приемника может только принимать трафик мультивещания. После настройки на
коммутаторе создается таблица пересылки, которая соотносит поток мультивещания с
соответствующей группой мультивещания.
22.6.2 Режимы MVR
Для коммутатора можно выбрать либо динамический режим, либо режим
совместимости MVR.
В динамическом режиме коммутатор отправляет Leave- и Join-сообщения IGMP на
другие устройства мультивещания (такие как маршрутизаторы или серверы
мультивещания) во VLAN-сети мультивещания. Благодаря этому устройства
мультивещания могут обновлять таблицу пересылки мультивещательного трафика и
включать или отключать пересылку трафика мультивещания на порты приемников.
В
режиме совместимости коммутатор не пересылает никаких запросов IGMP. В этом
случае настройки пересылки на устройствах мультивещания во VLAN-сети
мультивещания необходимо устанавливать вручную.
22.6.3 Как работает механизм MVR
Приведенный ниже рисунок иллюстрирует пример с мультивещанием телевизионного
контента, когда абонентское устройство (такое как компьютер) в сети VLAN 1
принимает через коммутатор трафик мультивещания от сервера потокового
мультимедиа S. Через порт, настроенный на коммутаторе в качестве порта приемника,
возможно подключение нескольких абонентских устройств.
