Приложение A Настройка IP-адреса компьютера
Руководство пользователя по серии ES-3124
330

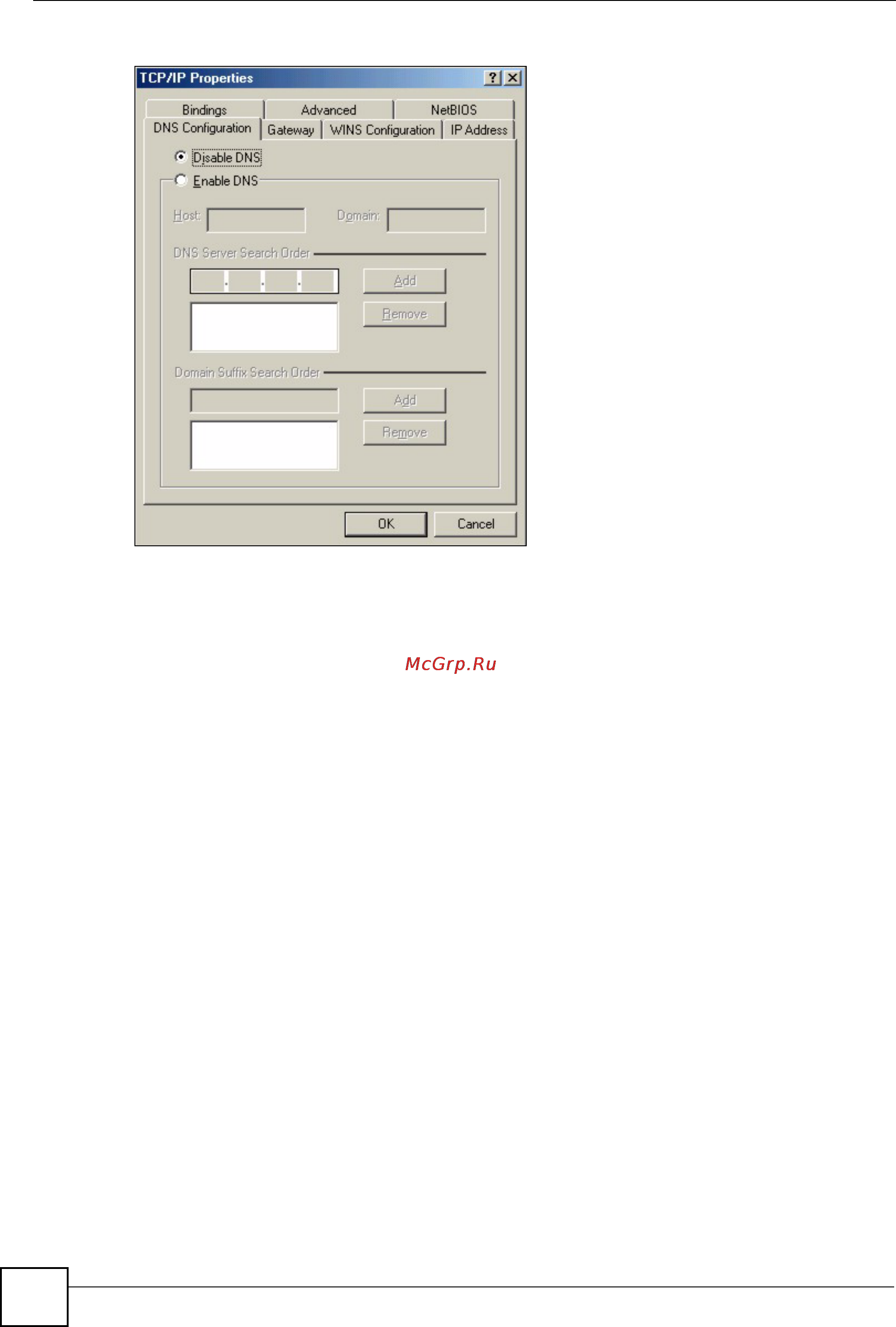

Рисунок 171 Windows 95/98/Me: окно TCP/IP Properties: DNS Configuration
4 Нажмите на вкладку Gateway.
• Если IP-адрес шлюза не известен, удалите ранее настроенные шлюзы.
• В случае известного IP-адреса шлюза введите его в поле New gateway и
нажмите Add.
5 Нажмите OK, чтобы сохранить изменения и закрыть окно TCP/IP Properties.
6 Нажмите OK, чтобы закрыть окно Network. Вставьте компакт-диск с
дистрибутивом Windows, если поступит
соответствующий запрос.
7 Включите коммутатор и перезапустите компьютер после соответствующего
запроса системы.
Проверка настроек
1 Нажмите Start и выберите Run.
2 В окне Run введите «winipcfg» и нажмите OK, чтобы открыть окно IP
Configuration.
3 Выберите нужный сетевой адаптер. При этом будут отображены IP-адрес, маска
подсети и шлюз по умолчанию вашего компьютера.
Windows 2000/NT/XP
На приведенных ниже рисунках показан графический интерфейс Windows XP с темой
по умолчанию.
1 Нажмите start (Start в Windows 2000/NT), Settings, Control Panel.
