Приложение A Настройка IP-адреса компьютера
Руководство пользователя по серии ES-3124
331

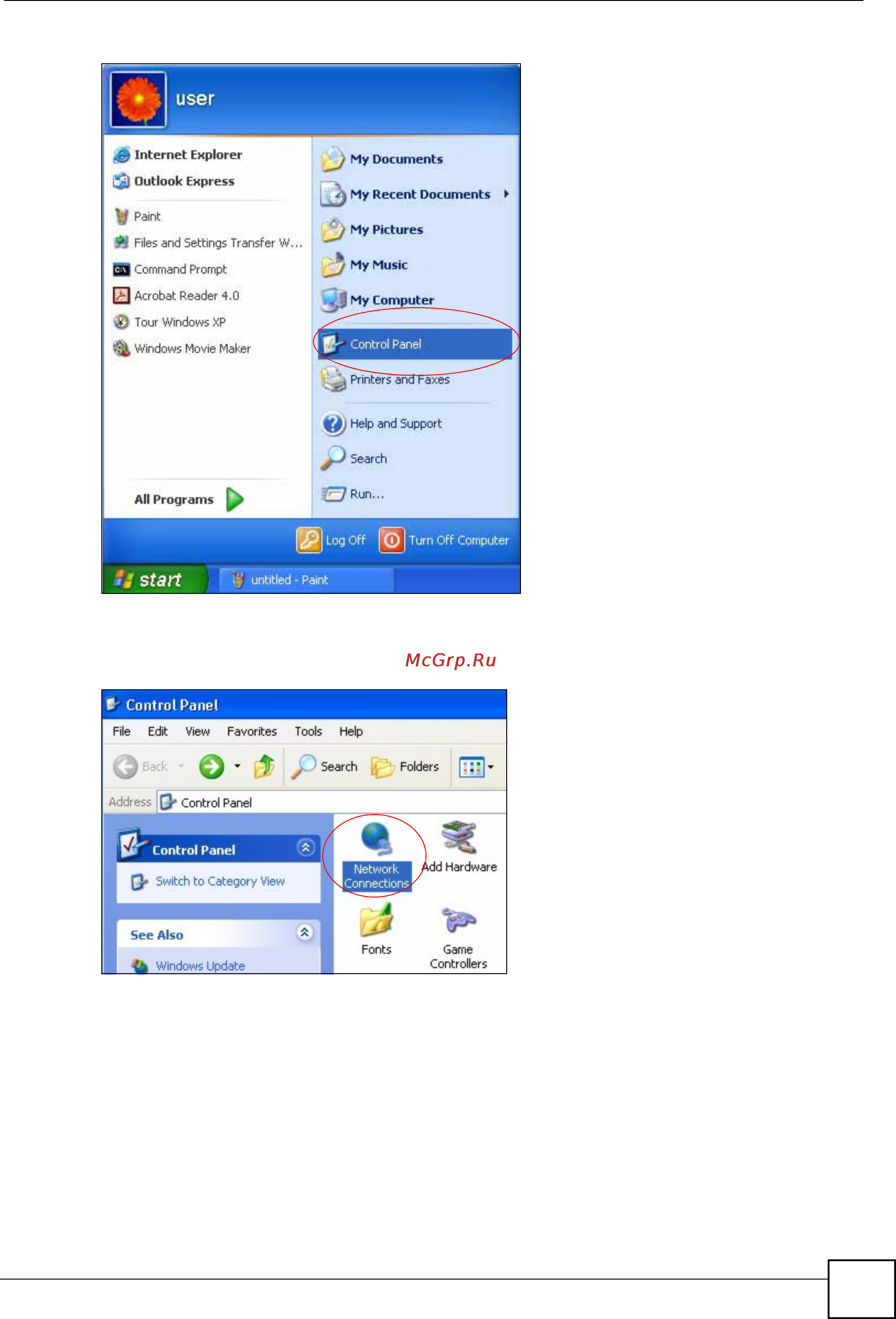

Рисунок 172 Windows XP: меню Start
2 В окне Control Panel дважды щелкните на Network Connections (Network and
Dial-up Connections в Windows 2000/NT).
Рисунок 173 Windows XP: окно Control Panel
3 Щелкните правой кнопкой мыши на Local Area Connection и нажмите Properties.
