Приложение E Импорт сертификатов
Руководство пользователя по серии ES-3124
376

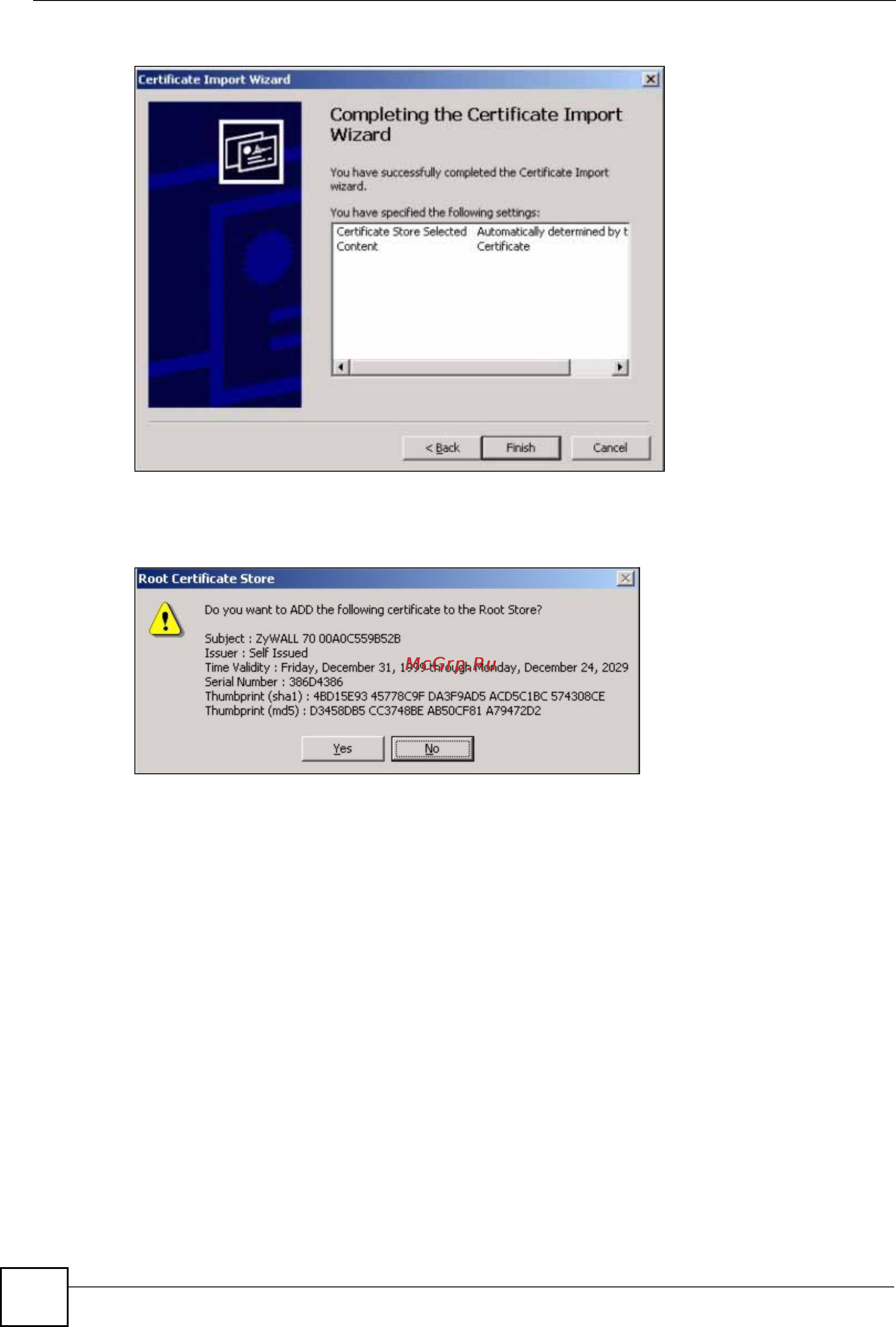

Рисунок 222 «Мастер» импорта сертификата, шаг 3
6 Нажмите Ye s, чтобы добавить сертификат коммутатора в хранилище корневых
сертификатов.
Рисунок 223 Хранилище корневых сертификатов
