Приложение E Импорт сертификатов
Руководство пользователя по серии ES-3124
375

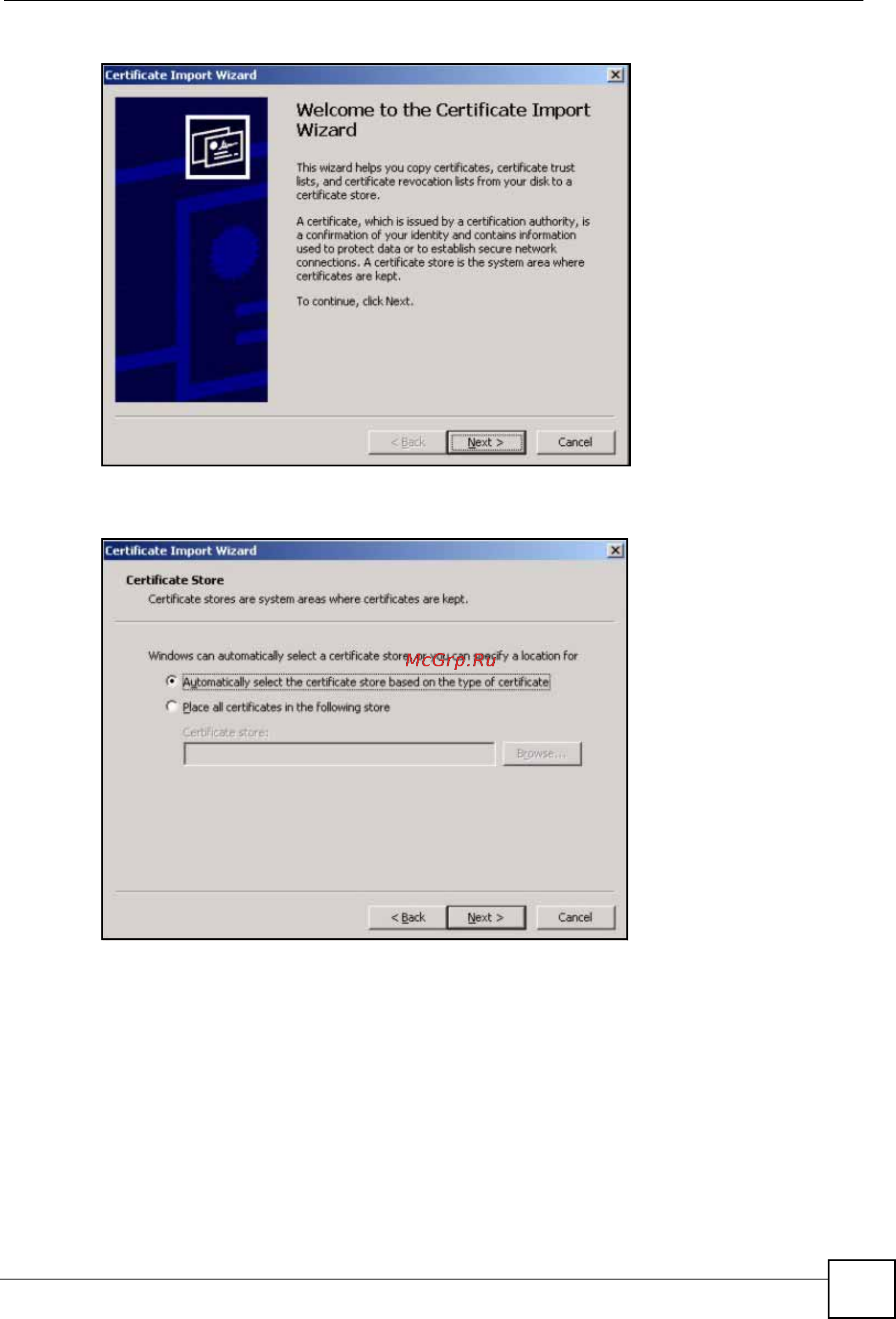

Рисунок 220 «Мастер» импорта сертификата, шаг 1
4 Выберите, куда необходимо сохранить сертификат, и нажмите Next.
Рисунок 221 «Мастер» импорта сертификата, шаг 2
5 Нажмите на Finish, чтобы закрыть «мастер» Import Certificate.
