Приложение A Настройка IP-адреса компьютера
Руководство пользователя по серии ES-3124
346

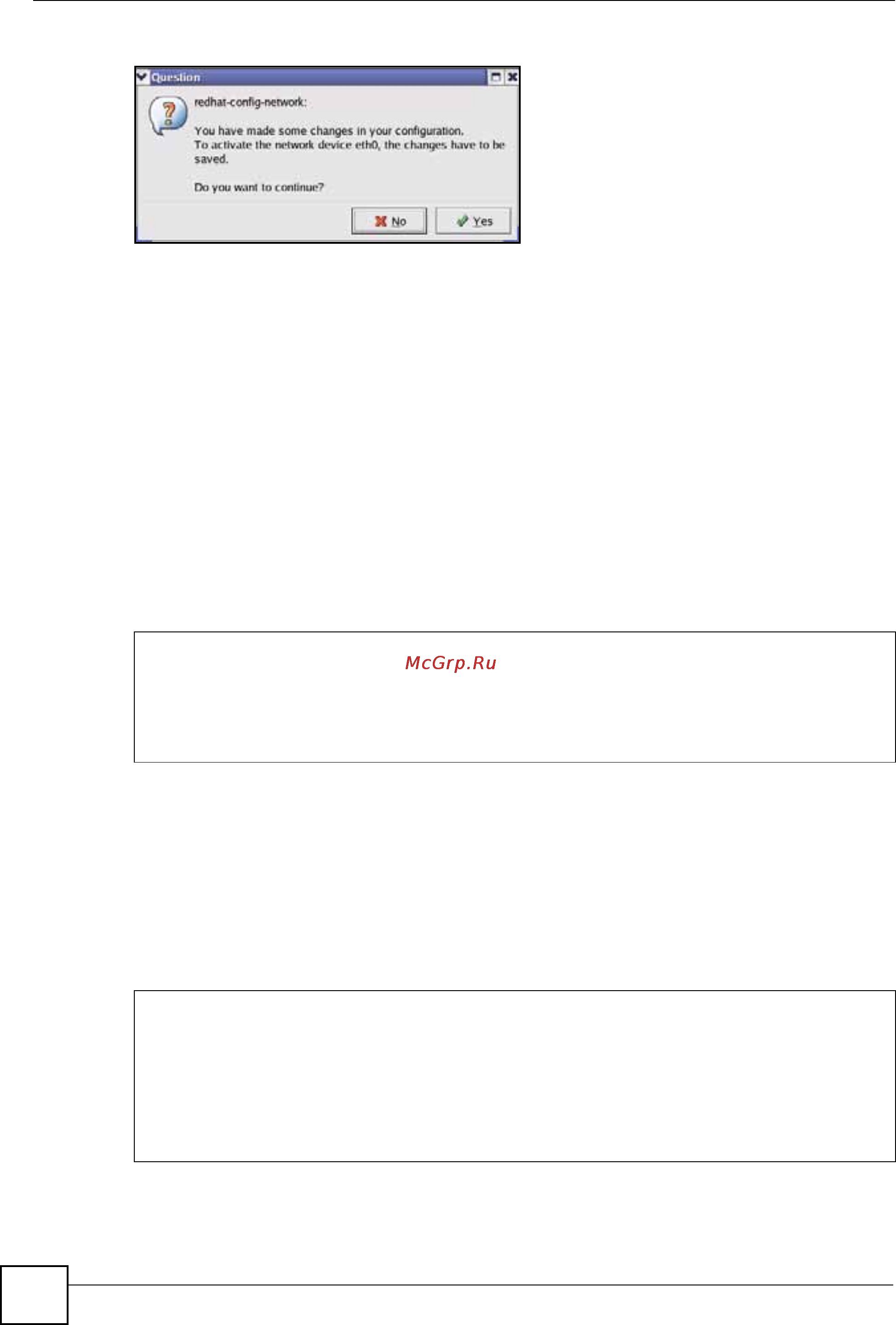

Рисунок 195 Red Hat 9.0: среда KDE: окно Network Configuration: Activate
7 После завершения процесса перезапуска сетевой карты убедитесь, что ее статус в
поле Status на экране Network Configuration отображается как Active.
Использование файлов конфигурации
Чтобы настроить IP-адрес компьютера посредством редактирования файлов
конфигурации сети, выполните следующие действия.
1 Если в компьютере установлена только одна сетевая карта, найдите
конфигурационный файл
ifconfig-eth0 (где eth0 – имя карты Ethernet).
Откройте конфигурационный файл в любом текстовом редакторе.
• В случае динамического назначения IP-адреса введите в поле
BOOTPROTO=
значение dhcp. Пример показан на следующем рисунке.
Рисунок 196 Red Hat 9.0: настройка динамического получения IP-адреса в файле
ifconfig-eth0
• В случае статического IP-адреса введите в поле BOOTPROTO= значение static.
Введите
IPADDR= и затем IP-адрес (в формате десятичных чисел, разделенных
точками), после чего введите
NETMASK= и затем маску подсети. В следующем
примере показано назначение статического IP-адреса 192.168.1.10 с маской
подсети 255.255.255.0.
Рисунок 197 Red Hat 9.0: настройка статического IP-адреса в файле ifconfig-eth0
DEVICE=eth0
ONBOOT=yes
BOOTPROTO=dhcp
USERCTL=no
PEERDNS=yes
TYPE=Ethernet
DEVICE=eth0
ONBOOT=yes
BOOTPROTO=static
IPADDR=192.168.1.10
NETMASK=255.255.255.0
USERCTL=no
PEERDNS=yes
TYPE=Ethernet
