Français
Fr-24

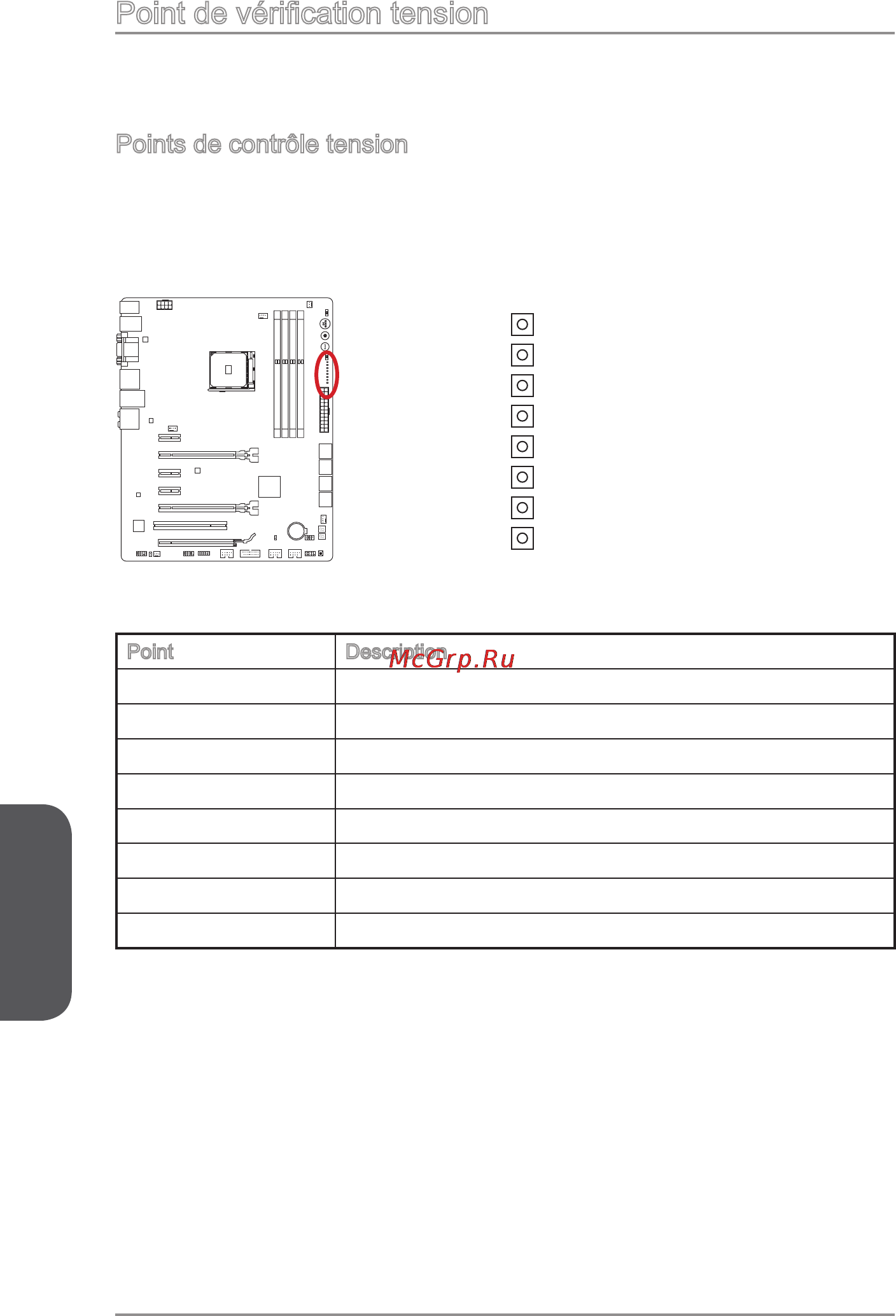

Point de vérication tension
Ces points de vérication de tension servent à mesurer les tensions actuelles du
système. Un multimètre est nécessaire (non fourni) pour vérier les tensions.
Points de contrôle tension
Ces points de vérication tension servent à mesurer les tensions du CPU et du PCH.
Pour vérier les tensions, il faut attacher le l positif du multimètre à ces points et
attacher le l négatif sur le point de masse.
CPU_CORE
CPU_NB
CPU_PHY
DRAM
CPU_PLL
FCH1P1
+1_1VDUAL
GND
Point Description
CPU_CORE Tension du cœur CPU
CPU_NB Tension CPU NB
CPU_PHY Tension CPU PHY
CPU_PLL Tension CPU PLL
DRAM Tension de mémoire DDR
FCH1P1 Tension FCH 1.1V
+1_1VDUAL Tension de veille FCH 1.1V
GND Point de masse
