Deutsch
De-24

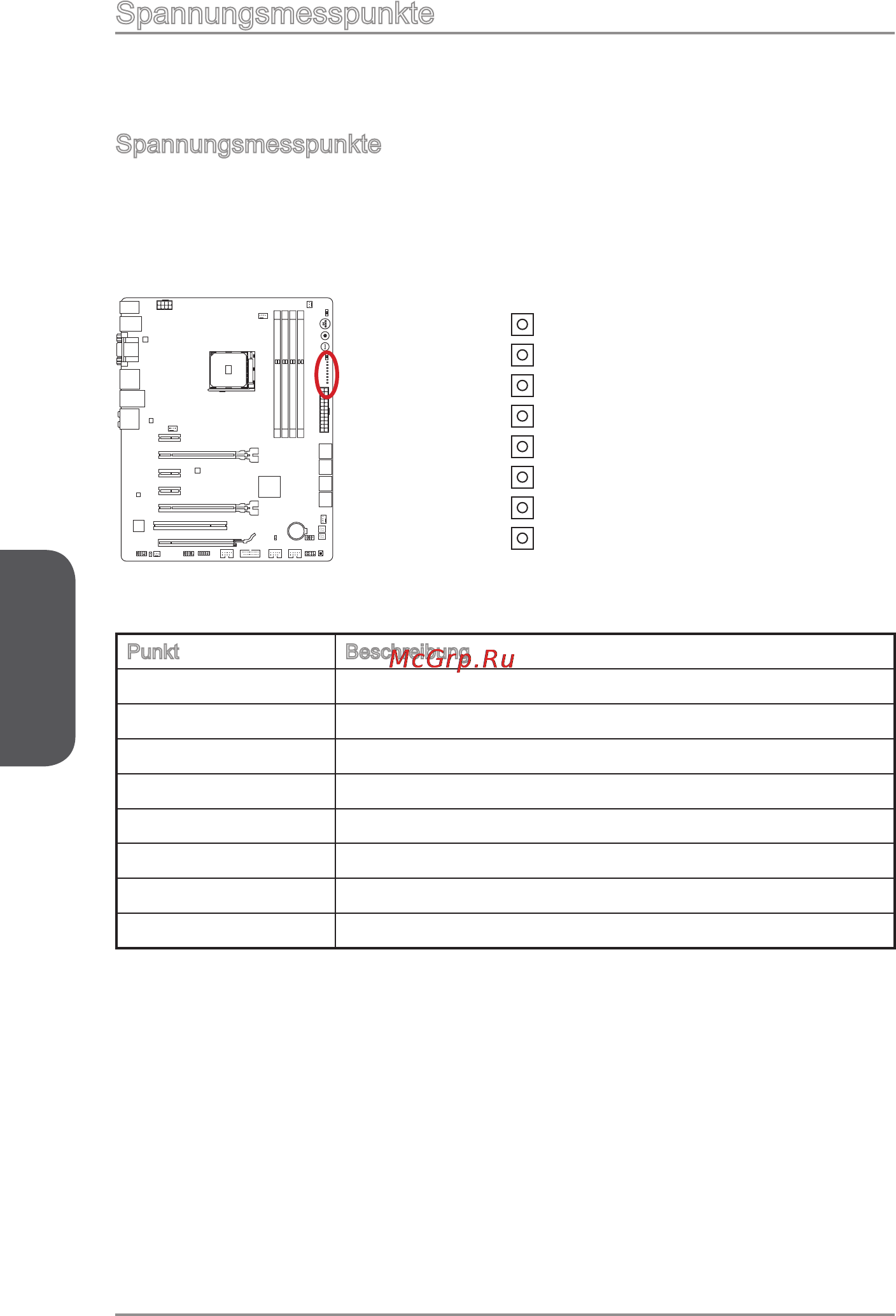

Spannungsmesspunkte
Die Spannungsmesspunkte werden verwendet, um die aktuelle Systemspannung zu
messen. Ein Multimeter (nicht enthalten) wird für die Spannungsmessung benötigt.
Spannungsmesspunkte
Die Spannungsmesspunkte werden verwendet, um die CPU- und PCH-Spannungen zu
messen. Um die Spannung zu prüfen, halten Sie bitte die positive Leitung des Multimeters
an den Spannungsanschluss und die negative Leitung an den Erdungspol.
CPU_CORE
CPU_NB
CPU_PHY
DRAM
CPU_PLL
FCH1P1
+1_1VDUAL
GND
Punkt Beschreibung
CPU_CORE CPU Kernspannung
CPU_NB CPU NB Spannung
CPU_PHY CPU PHY Spannung
CPU_PLL CPU PLL Spannung
DRAM DDR Speicherspannung
FCH1P1 FCH 1.1V Spannung
+1_1VDUAL FCH 1.1V Ersatzspannung
GND Ground
