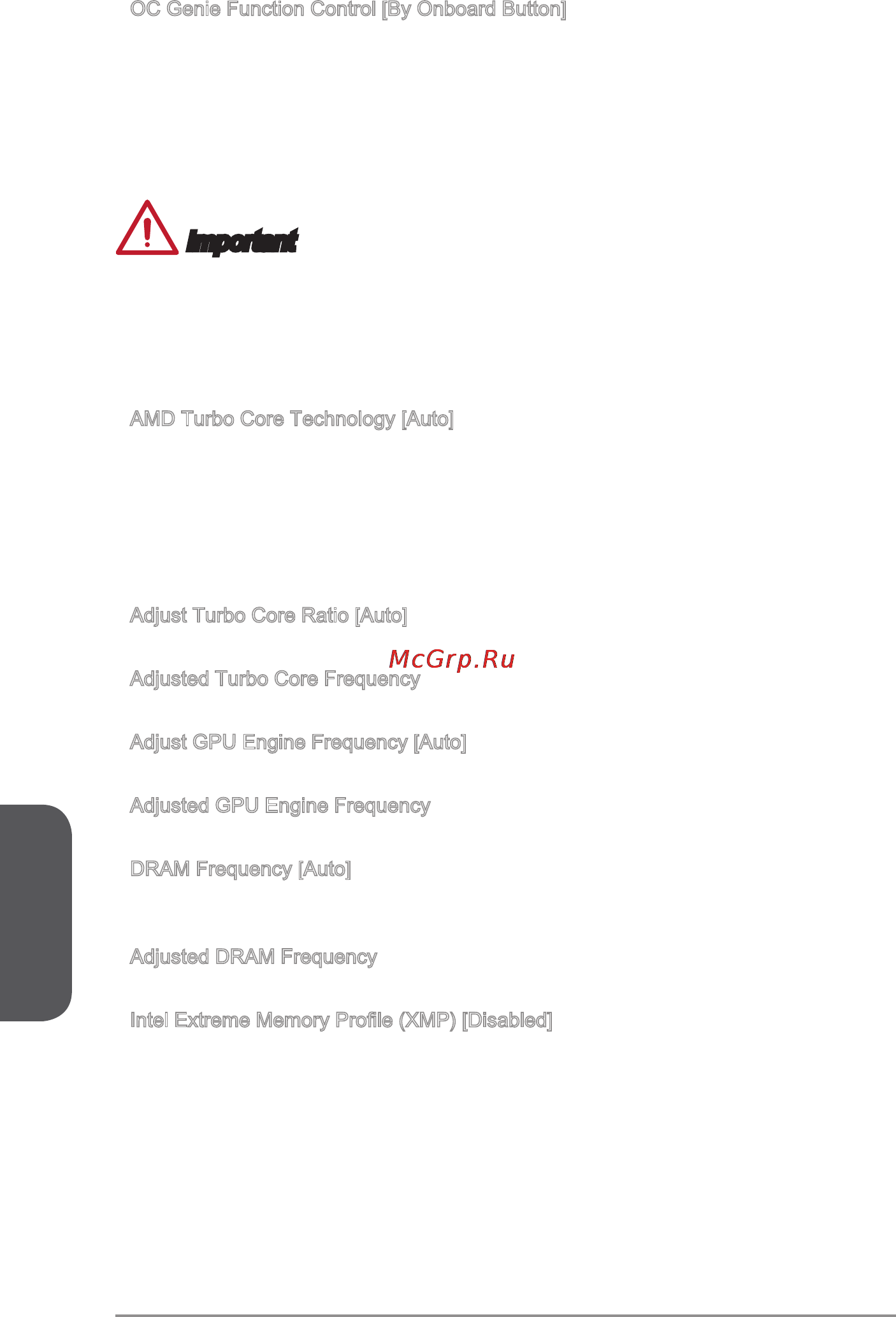

Français
Fr-36
OC Genie Function Control [By Onboard Button]
Active la fonction OC Genie par le bouton virtuel dans le BIOS ou le bouton physique sur
la carte mère. L'activation de la fonction OC Genie peut automatiquement overclocker
le système avec le prols d'overclocking MSI optimisés.
[By BIOS Options] La fonction OC Genie est activée par le clic sur le bouton virtuel
OC Genie en haut à gauche de l’écran de paramètres BIOS.
[By Onboard Button]La fonction OC Genie est activée par la presse sur le bouton
physique sur la carte mère.
Important
We recommend that you do not to make any modication in OC menu and do not to
load defaults after enabling the OC Genie function.
La mise à jour du BIOS ou la suppression du CMOS en mode OC Genie n’est pas
autorisée ; ceci peut entraîner le dysfonctionnement de la fonction OC Genie ou
tout autre eet.
AMD Turbo Core Technology [Auto]
Selon AMD Turbo Core Technology, le ratio des cœurs CPU peut partiellement
s’étendre et ainsi fournir une meilleure performance pour le cœur CPU actif, même si la
technologie AMD Cool’n’Quiet Technology est désactivée.
[Auto] Turbo Core Technology est lié à AMD Cool’n’Quiet Technology.
[Enabled] Active cette fonction.
[Disabled] Désactive cette fonction.
Adjust Turbo Core Ratio [Auto]
Spécie le multiplieur de fréquence Turbo Core.
Adjusted Turbo Core Frequency
Montre la fréquence ajustée Turbo Core. En lecture seule.
Adjust GPU Engine Frequency [Auto]
Ajuste la fréquence GPU Engine.
Adjusted GPU Engine Frequency
Montre la fréquence GPU Engine. En lecture seule.
DRAM Frequency [Auto]
Dénit la fréquence DRAM. Veuillez noter que le comportement d'overclocking n'est
pas garanti.
Adjusted DRAM Frequency
Montre la fréquence ajustée DRAM. En lecture seule.
Intel Extreme Memory Prole (XMP) [Disabled]
X.M.P. (Extreme Memory Prole) est la technologie d’overclocking par le module de
mémoire. Ce menu est disponible quand vous installez les modules de mémoire pre-
nant la technologie X.M.P. en charge. Lorsque Intel Extreme Memory Prole (XMP) is
Enabledest activé, AMD Memory Prole (AMP) est désactivé forcément.
[Disabled] Désactive cette fonction.
[Enabled] Choisir à appliquer un Intel Extreme Memory Prole (XMP) pour amélio
-
rer la performance du système.
▶
•
•
▶
▶
▶
▶
▶
▶
▶
▶
