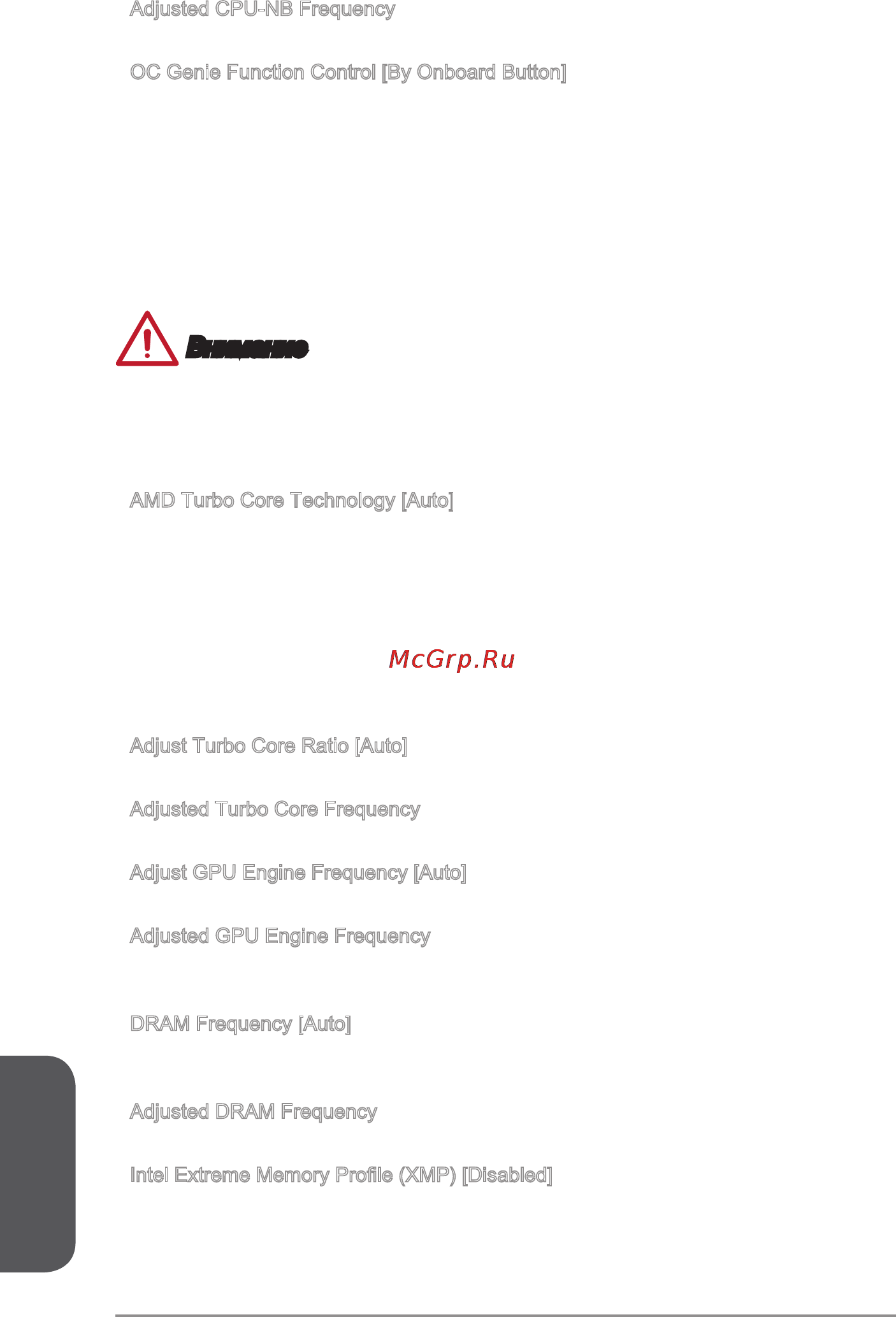

Русский
Ru-36
Adjusted CPU-NB Frequency
Показывает текущую частоту ЦП. Это значение нельзя изменять.
OC Genie Function Control [By Onboard Button]
Для включения функции OC Genie нажмите виртуальную кнопку в BIOS или
физическую кнопку на материнской плате. Включение функции OC Genie
позволяет автоматически разгонять систему с оптимизированным профилем
разгона MSI.
[By BIOS Options] Для включения функции OC Genie нажмите на виртуальную
кнопку OC Genie в верхнем левом углу экрана настроек BIOS.
[By Onboard Button] Для включения функции OC Genie нажмите на физическую
кнопку OC Genie на материнской плате.
Внимание
Мы рекомендуем не делать никаких изменений в меню OC и не загружать
значения по умолчанию после включения функции OC Genie.
Обновление BIOS или очистка CMOS не допустима в режиме OC Genie, т.к.
может вызвать сбой в работе.
AMD Turbo Core Technology [Auto]
Технология AMD Turbo Core управляет частотой отдельных ядер и напряжением
процессора, в зависимости от уровня нагрузки на них. Контролирует множители
на половине загруженных ядер с одновременным понижением на остальных не
используемых.
[Auto] Turbo Core Technology будет работать в связке с AMD Cool’n’Quiet
Technology.
[Enabled] Включение этой функции.
[Disabled] Отключение этой функции.
Adjust Turbo Core Ratio [Auto]
Регулировка множителя Turbo Core.
Adjusted Turbo Core Frequency
Показывает скорректированную частоту turbo.Только для чтения.
Adjust GPU Engine Frequency [Auto]
Регулировка частоты GPU.
Adjusted GPU Engine Frequency
Показывает скорректированную частоту графического движка. Только для
чтения.
DRAM Frequency [Auto]
Установка частоты памяти (DRAM). Обратите внимание, что возможность успеш-
ного разгона не гарантируется.
Adjusted DRAM Frequency
Показывает текущую частоту DRAM. Это значение нельзя изменять.
Intel Extreme Memory Prole (XMP) [Disabled]
X.M.P. (Extreme Memory Prole) является технологией разгона для модулей памяти.
Этот пункт доступен при установке модулей памяти с поддержкой технологии
X.M.P. При выборе Intel Extreme Memory Prole (XMP), будет произведено AMD
Memory Prole (AMP).
▶
▶
•
•
▶
▶
▶
▶
▶
▶
▶
▶
