Deutsch
De-26

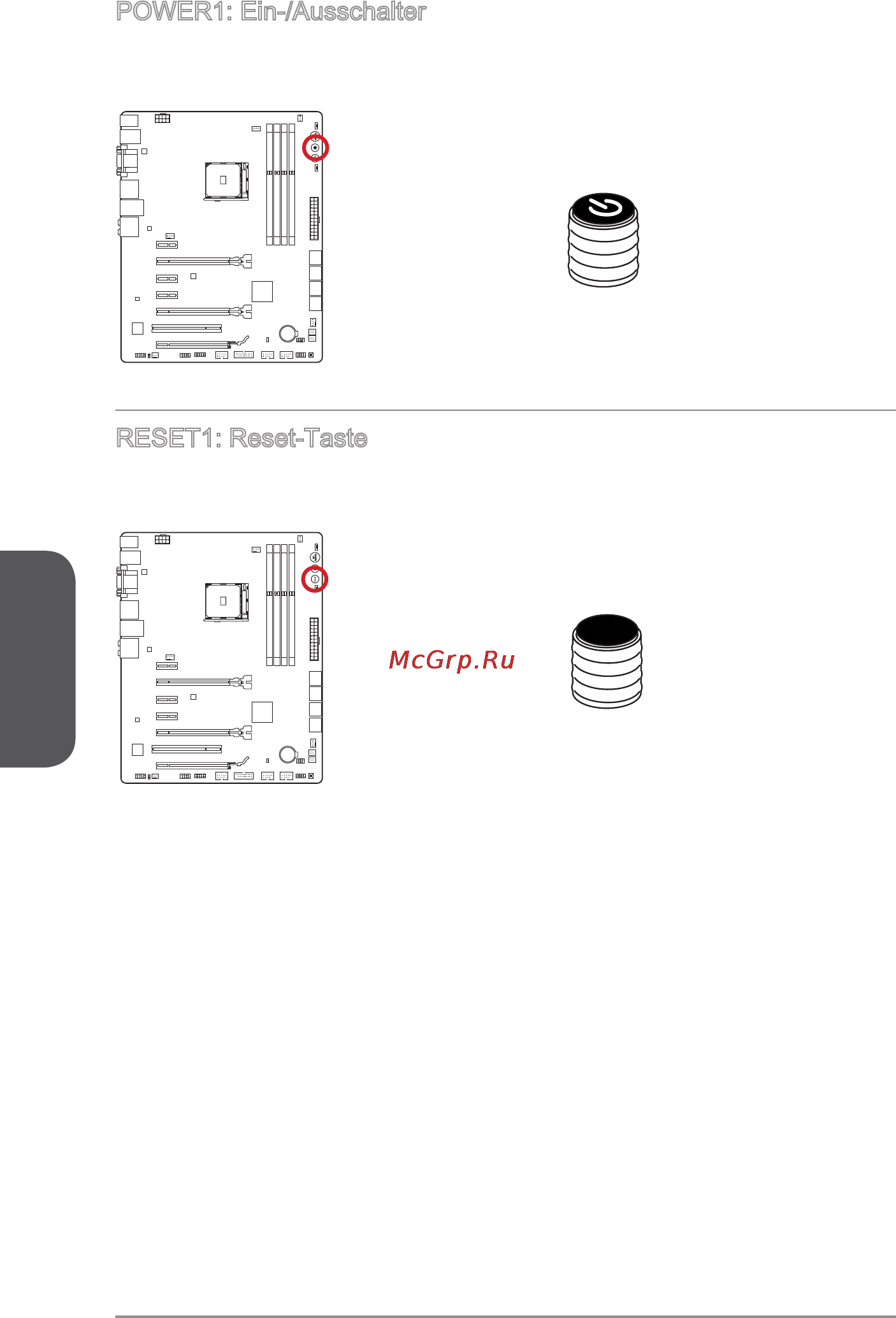

POWER1: Ein-/Ausschalter
Dieser Ein-/ Ausschalter wird verwendet, um das System ein- und auszuschalten.
Drücken Sie diese Taste, um das System ein- bzw. auszuschalten.
RESET1: Reset-Taste
Diese Reset-Taste wird verwendet, um das System zurückzusetzen. Drücken Sie die
Taste, um das System zurückzusetzen.
R
eset
