English
En-24

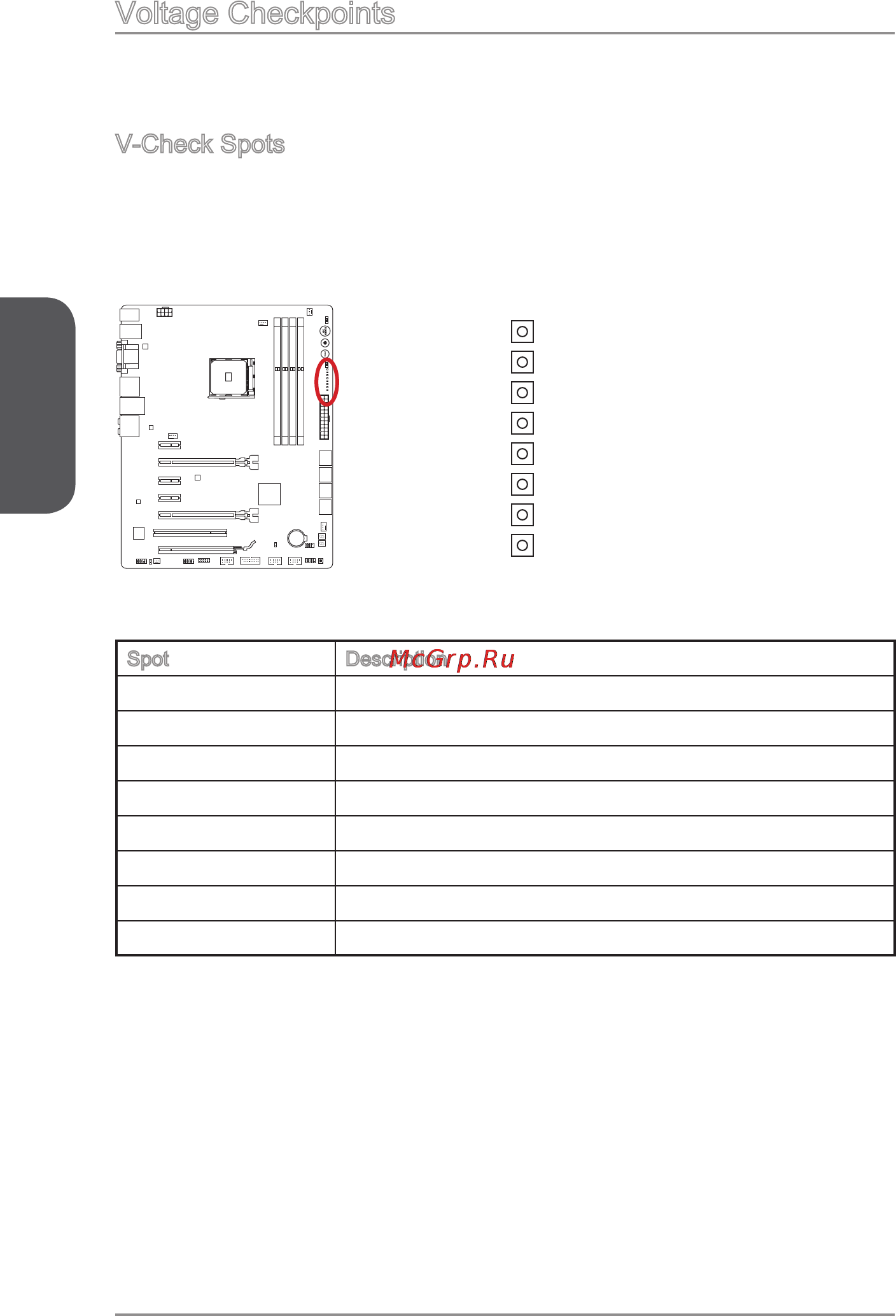

Voltage Checkpoints
These voltage checkpoints are used to measure the current system voltages. A
multimeter (not included) will be required to check voltages.
V-Check Spots
These voltage check spots are for you to measure CPU and PCH voltages. To check
the voltage, please attach the positive lead of the multimeter to these spots and the
negative lead to any ground spot.
CPU_CORE
CPU_NB
CPU_PHY
DRAM
CPU_PLL
FCH1P1
+1_1VDUAL
GND
Spot Description
CPU_CORE CPU core voltage
CPU_NB CPU NB voltage
CPU_PHY CPU PHY voltage
CPU_PLL CPU PLL voltage
DRAM DDR memory voltage
FCH1P1 FCH 1.1V voltage
+1_1VDUAL FCH 1.1V Stand by voltage
GND Ground
