Русский
Ru-35

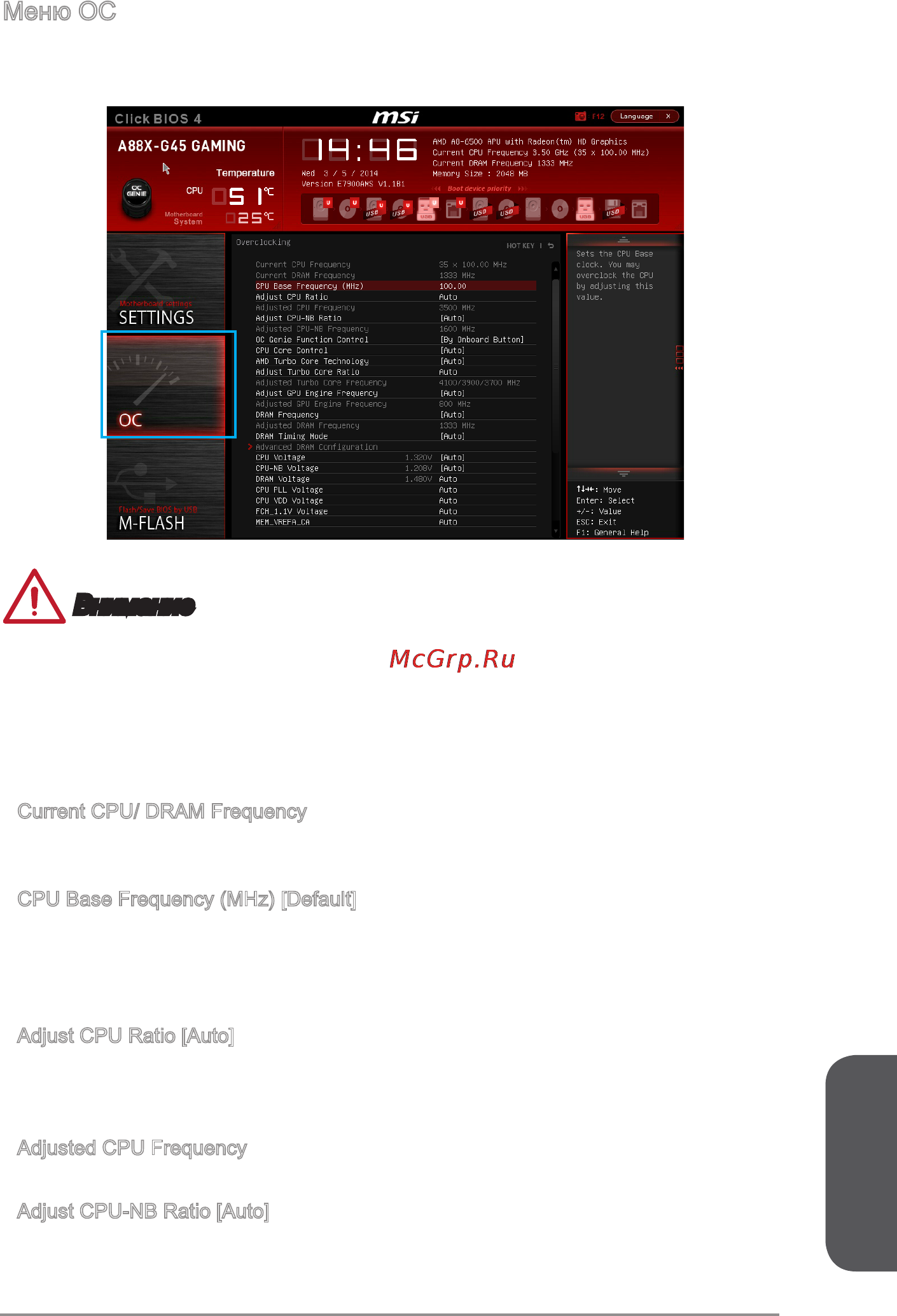

Меню OC
Данное меню предназначено для опытных пользователей и предоставляет воз-
можности для "разгона" системы.
Внимание
Разгонять ПК вручную рекомендуется только опытным пользователям.
Производитель не гарантирует успешность разгона. Неправильное
выполнение разгона может привести к аннулированию гарантии и серьезному
повреждению оборудования.
Неопытным пользователям, рекомендуется использовать OC Genie.
Current CPU/ DRAM Frequency
Эти элементы показывают текущие частоты установленного процессора и памяти.
Эти значения нельзя изменять.
CPU Base Frequency (MHz) [Default]
Установка базовой тактовой частоты ЦП. Изменение этого параметра обеспечива-
ет возможность «разгона» ЦП. Обращаем ваше внимание на то, что компания не
гарантирует успешность выполнения разгона и стабильность системы. Этот пункт
появляется, когда установленный процессор поддерживает данную функцию.
Adjust CPU Ratio [Auto]
Задание множителя процессора для установки его тактовой частоты. Изменение
данного параметра возможно только в том случае, если процессор поддерживает
данную функцию.
Adjusted CPU Frequency
Показывает текущую частоту ЦП. Это значение нельзя изменять.
Adjust CPU-NB Ratio [Auto]
Задание множителя CPU-NB для установки его тактовой частоты процессора.
•
•
•
▶
▶
▶
▶
▶
