Русский
Ru-24

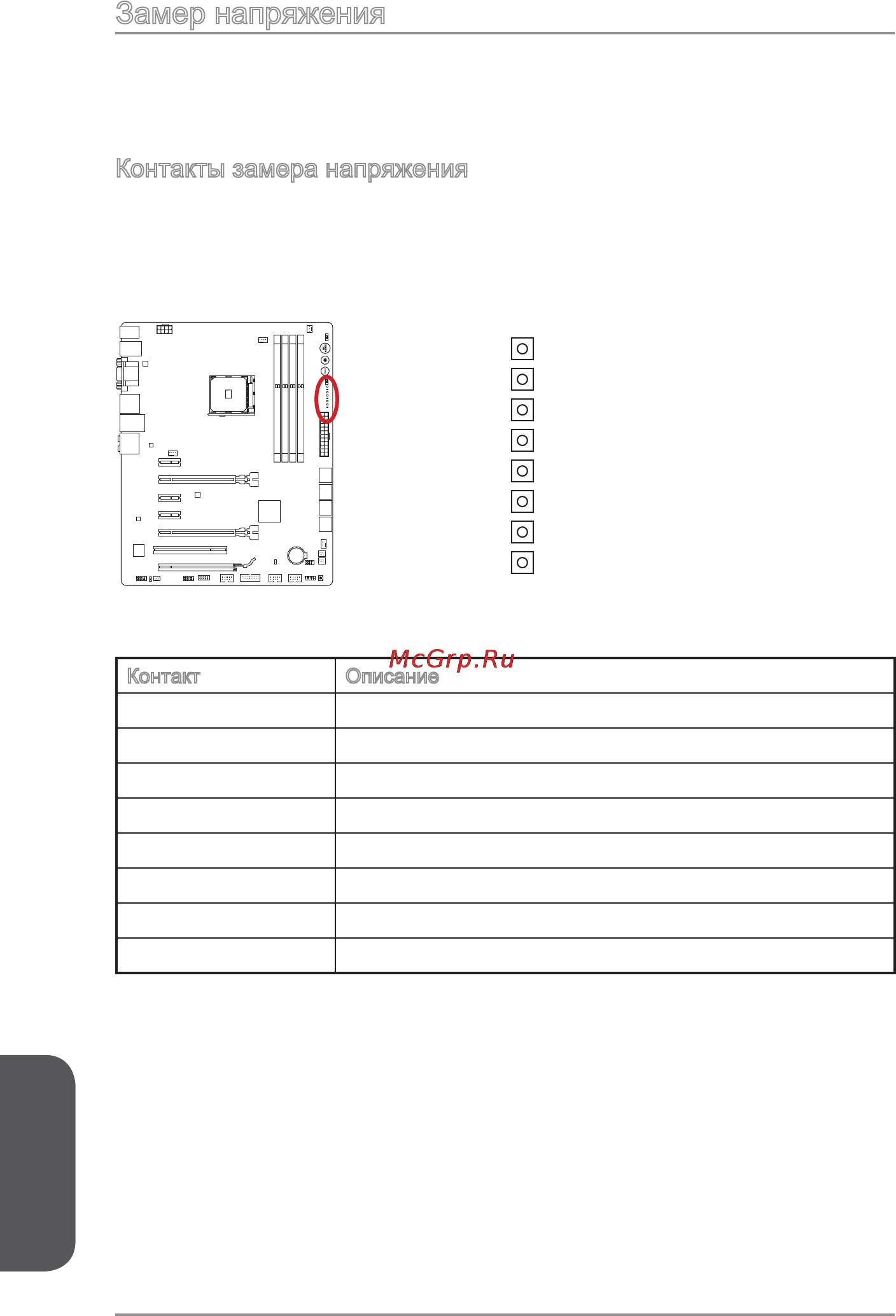

Замер напряжения
Данные разъемы для замера напряжения используется для измерения
текущих значений напряжения в системе. Для замера напряжения потребуется
мультиметр (приобретаемый отдельно).
Контакты замера напряжения
Контакты предназначены для замера напряжений процессора и PCH.
Прикрепите положительный провод мультиметра к кабелю для замера
напряжения, а отрицательный провод к разъему заземления.
CPU_CORE
CPU_NB
CPU_PHY
DRAM
CPU_PLL
FCH1P1
+1_1VDUAL
GND
Контакт Описание
CPU_CORE Напряжение CPU core
CPU_NB Напряжение CPU NB
CPU_PHY Напряжение CPU PHY
CPU_PLL Напряжение CPU PLL
DRAM Напряжение модуля памяти DDR
FCH1P1 Напряжение FCH 1.1V voltage
+1_1VDUAL Напряжение в режиме ожидания FCH 1.1V
GND Земля
