Русский
Ru-7
Комбинированный порт PS/2 клавиатуры/мыши
Разъем DIN PS/2
®
клавиатуры/ мыши для подключения клавиатуры/мыши с
интерфейсом PS/2
®
.
Порт USB 3.0
Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи
данных со скоростью до 5 Гбит/с (SuperSpeed).
Внимание
Для использования устройств USB 3.0 их следует подключать к порту USB 3.0.
Используемый USB-кабель должен быть совместим со стандартом USB 3.0.
Порт USB 2.0
Порт USB 2.0 предназначен для подключения USB 2.0-устройств, таких как
клавиатура, мышь и другие USB 2.0-совместимые устройства.
Порт VGA
Разъем DB15 гнездового типа для подключения монитора.
Порт DVI-D
Разъем DVI-D (цифровой видеоинтерфейс) подключается к ЖК или ЭЛТ
монитору с помощью переходника. Подробную информацию о подключении
монитора см. в руководстве к монитору.
Порт HDMI
®
Мультимедийный интерфейс высокой четкости (HDMI) представляет собой
полностью цифровой аудио- видеоинтерфейс, позволяющий передавать
несжатые потоки данных. Интерфейс HDMI обеспечивает передачу ТВ-сигнала
по одному кабелю в любом формате, включая телевидение стандартной,
повышенной и высокой четкости, а также многоканальный цифровой звукe.
DisplayPort
DisplayPort — это цифровой интерфейс для подключения монитора. Данный
разъем используется для подключения монитора с разъемом DisplayPort.
Внимание
DisplayPort не поддерживает "Hot-plug". Поэтому убедитесь, что компьютер
выключен перед подключением или отключением от DisplayPort.
▶
▶
▶
▶
▶
▶
▶

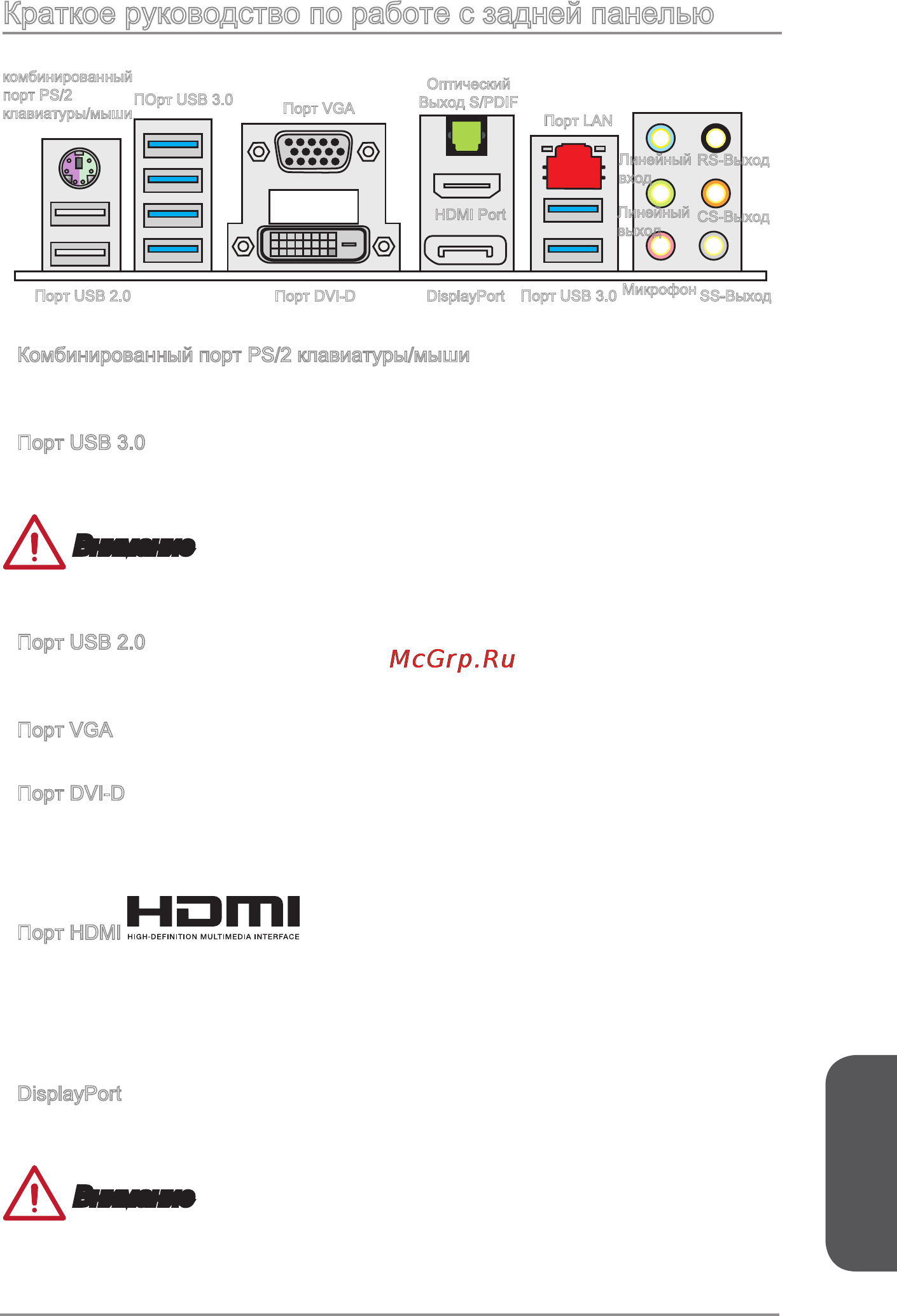

Краткое руководство по работе с задней панелью
Линейный
вход
Линейный
выход
Микрофон
Порт USB 3.0
Порт LAN
комбинированный
порт PS/2
клавиатуры/мыши
Порт USB 2.0
HDMI Port
Порт VGA
Порт DVI-D
ПОрт USB 3.0
DisplayPort
RS-Выход
CS-Выход
SS-Выход
Оптический
Выход S/PDIF
