Русский
Ru-15

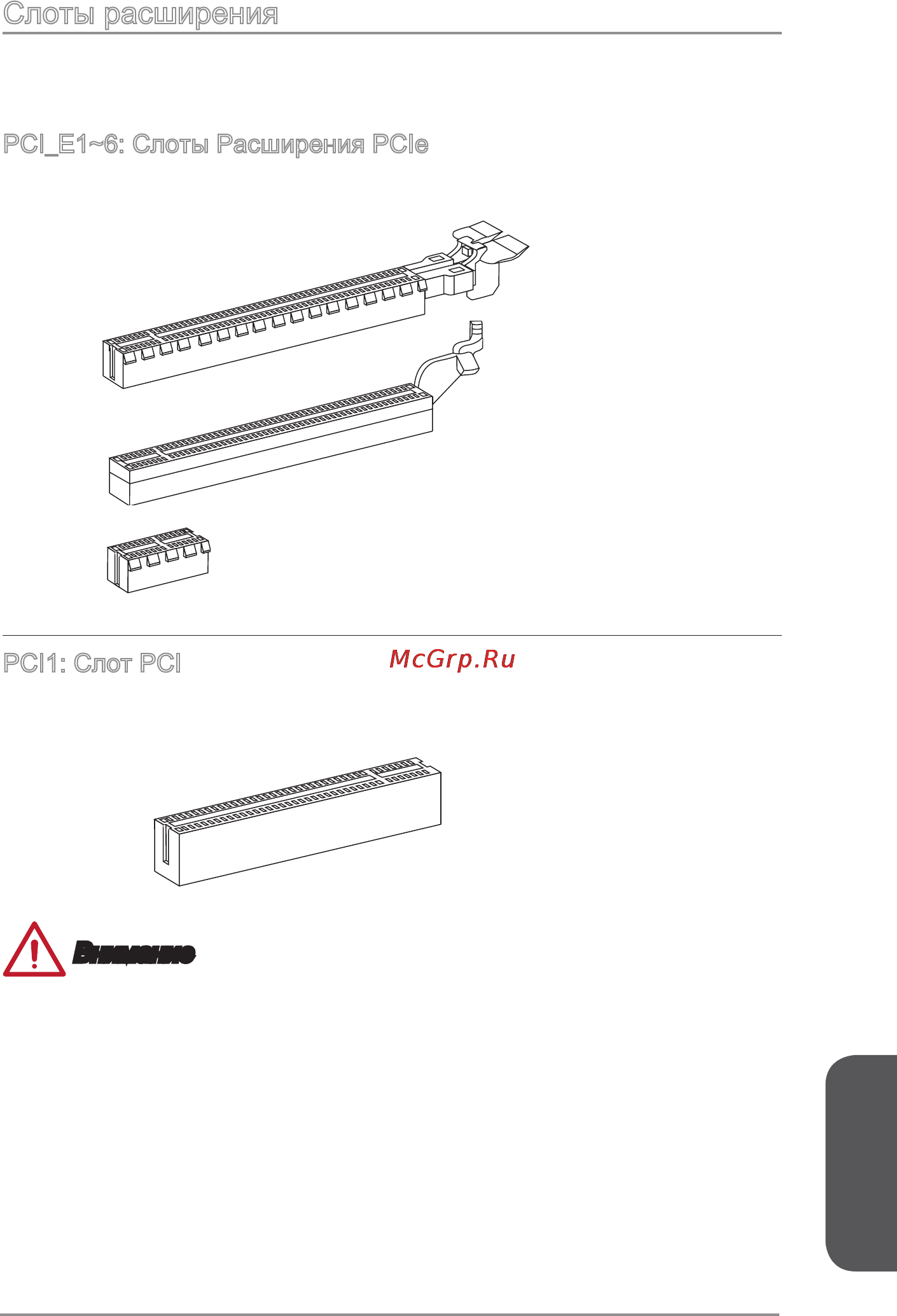

Слоты расширения
Данная материнская плата содержит множество разъемов для установки плат
расширения, в частности, дискретных видеокарт или звуковых карт.
PCI_E1~6: Слоты Расширения PCIe
Слот PCIe поддерживает платы расширения с интерфейсом PCIe.
PCIe x16 слот
PCIe x16 слот
PCIe 2.0 x1 слот
PCI1: Слот PCI
Слот PCI поддерживает дополнительные LAN, SCSI, USB, и другие
дополнительные контроллеры, которые соответствуют спецификациями PCI.
PCI слот
Внимание
Перед установкой или извлечением плат расширения убедитесь, что шнур
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые дополнительные аппаратные или
программные изменения для данной карты.
