English
En-26

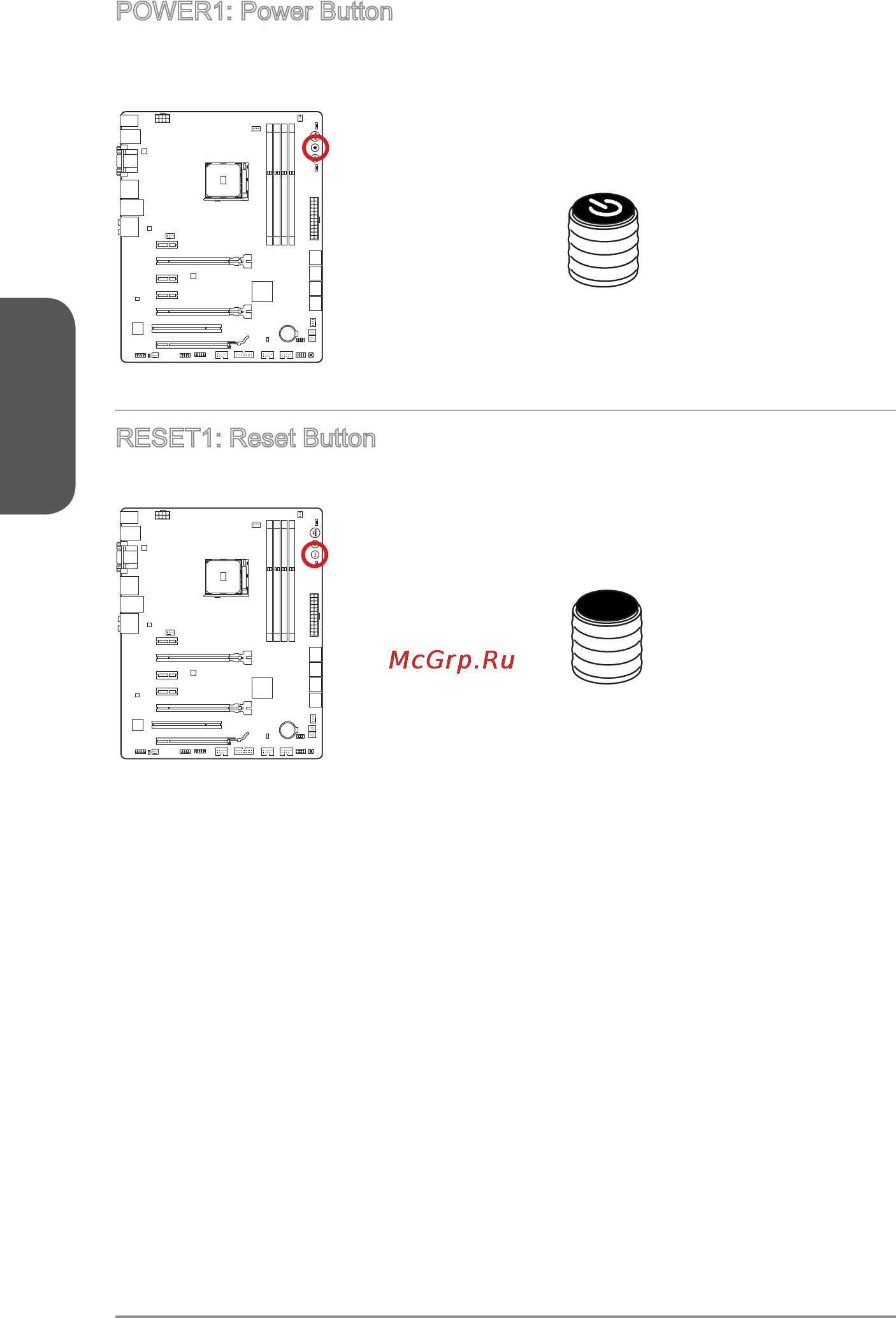

POWER1: Power Button
This button is used to turn-on and turn-o the system. Press the button once to turn-on
or turn-o the system.
RESET1: Reset Button
This reset button is used to reset the system. Press the button to reset the system.
R
eset
