Français
Fr-26

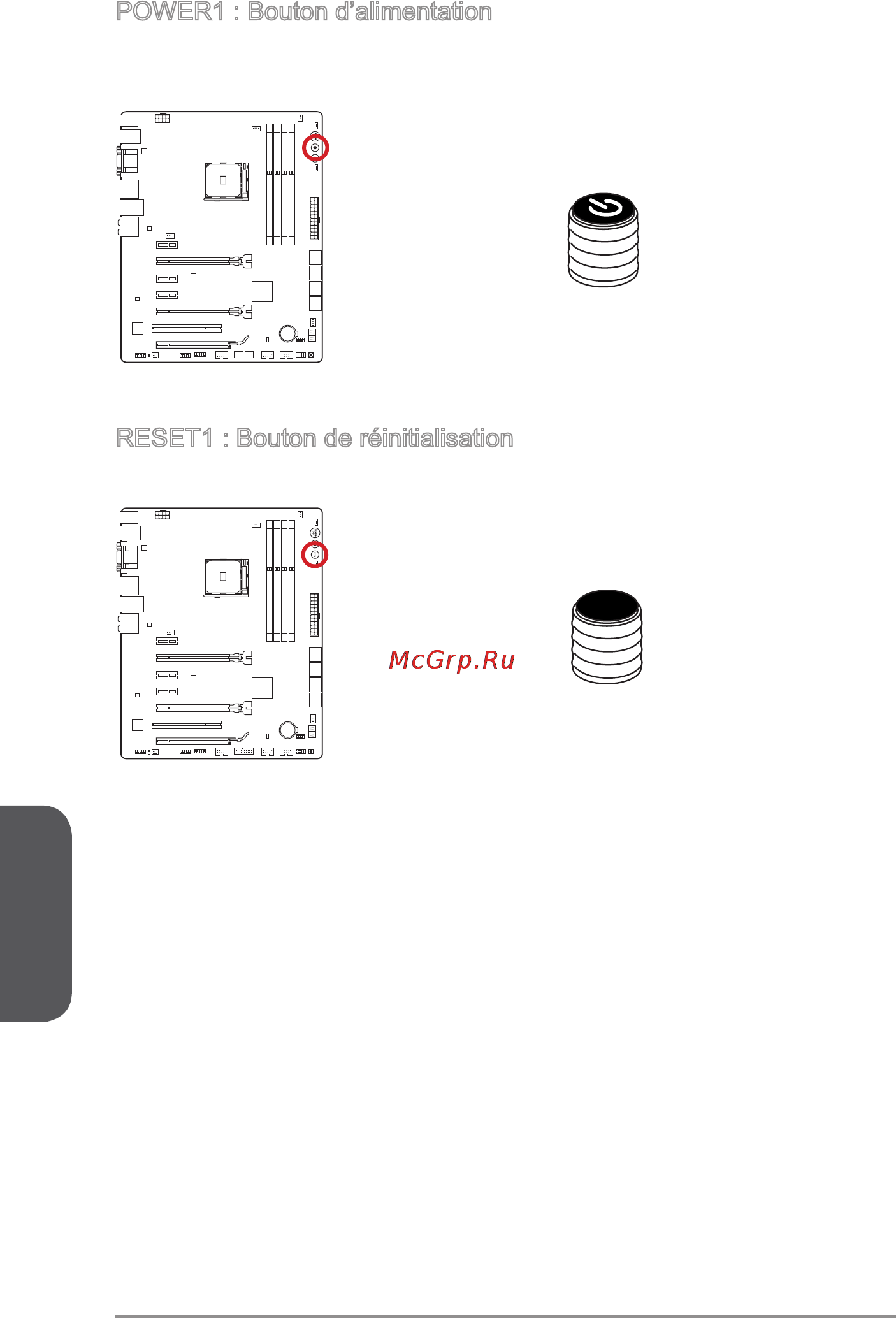

POWER1 : Bouton d’alimentation
Ce bouton sert à allumer ou éteindre le système. Appuyez sur ce bouton pour allumer
ou éteindre le système.
RESET1 : Bouton de réinitialisation
Ce bouton sert à réinitialiser le système. Appuyez sur ce bouton pour le réinitialiser.
R
eset
