Deutsch
De-2

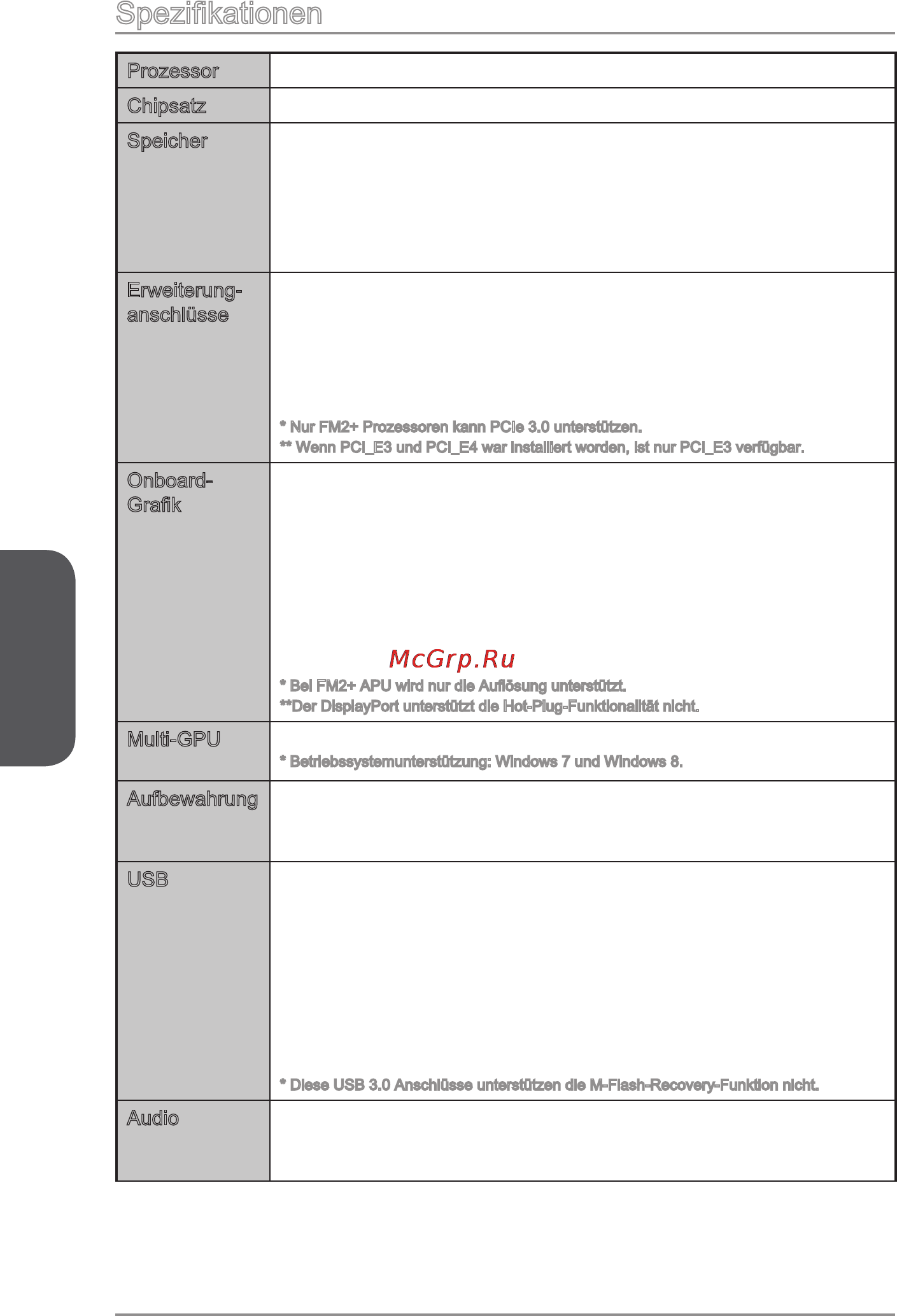

Spezikationen
Prozessor AMD Sockel FM2+ A-Series/Athlon™ Prozessoren■
Chipsatz AMD A88X■
Speicher 4x DDR3 Speicherplätze unterstützen bis zu 32GB
Unterstützt DDR3 2400 (OC)/ 2133/ 1866/ 1600/ 1333 MHz
Dual-Kanal-Speicherarchitektur
Unterstützt ungepuerte Non-ECC-Speicher
Unterstützt AMD Memory Prole (AMP)
Unterstützt Extreme Memory Prole (XMP)
■
■
■
■
■
■
Erweiterung-
anschlüsse
3x PCIe x16-Steckplätze
PCI_E2 unterstützt die Geschwindigkeit bis zu PCIe 3.0 x16*
PCI_E5 unterstützt die Geschwindigkeit bis zu PCIe 3.0 x8*
PCI_E6 unterstützt die Geschwindigkeit bis zu PCIe 2.0 x4
3x PCIe 2.0 x1-Steckplätze**
1x PCI-Steckplatz
* Nur FM2+ Prozessoren kann PCIe 3.0 unterstützen.
** Wenn PCI_E3 und PCI_E4 war installiert worden, ist nur PCI_E3 verfügbar.
■
-
-
-
■
■
Onboard-
Grak
1x VGA-Anschluss, unterstützt eine maximale Auösung von
1920x1200 @ 60Hz, 24bpp
1x DVI-D-Anschluss, unterstützt eine maximale Auösung von
2560x1600@60Hz, 24bpp/ 1920x1200 @ 60Hz, 24bpp
1x HDMI-Anschluss, unterstützt eine maximale Auösung
von 4096x2160@24Hz, 36bpp*/ 3840x2160@30Hz, 36bpp*/
1920x1200@120Hz, 36bpp und 1920x1200@60Hz, 36bpp
1x DisplayPort, unterstützt eine maximale Auösung von
4096x2160@24Hz, 24bpp**
* Bei FM2+ APU wird nur die Auösung unterstützt.
**Der DisplayPort unterstützt die Hot-Plug-Funktionalität nicht.
■
■
■
■
Multi-GPU Unterstützt 3-Wege AMD
®
CrossFire
TM
Technologie*
* Betriebssystemunterstützung: Windows 7 und Windows 8.
■
Aufbewahrung AMD
®
A88X Chipsatz
8x SATA 6Gb/s Anschlüsse
Unterstützt RAID 0, RAID1, RAID5 und RAID 10
■
-
-
USB AMD
®
A88X Chipsatz
4x USB 3.0 Anschlüsse (2 Anschlüsse an der rückseitigen
Anschlussleiste, 2 Anschlüsse stehen durch die internen USB
Anschlüsse zur Verfügung)
8x USB 2.0 Anschlüsse (2 Anschlüsse an der rückseitigen
Anschlussleiste, 6 Anschlüsse stehen durch die internen USB
Anschlüsse zur Verfügung)
VIA VL805 Chipsatz
4x USB 3.0 Anschlüsse an der rückseitigen Anschlussleiste*
* Diese USB 3.0 Anschlüsse unterstützen die M-Flash-Recovery-Funktion nicht.
■
-
-
■
-
Audio Realtek
®
ALC1150 Codec
7,1-Kanal-HD-Audio
Unterstützt S/PDIF-Ausgang
■
-
-
