Русский
Ru-37
[Disabled] Функция выключена.
[Enabled] Выберите, чтобы нанести Intel Extreme Memory Prole (XMP) для
повышения производительности системы.

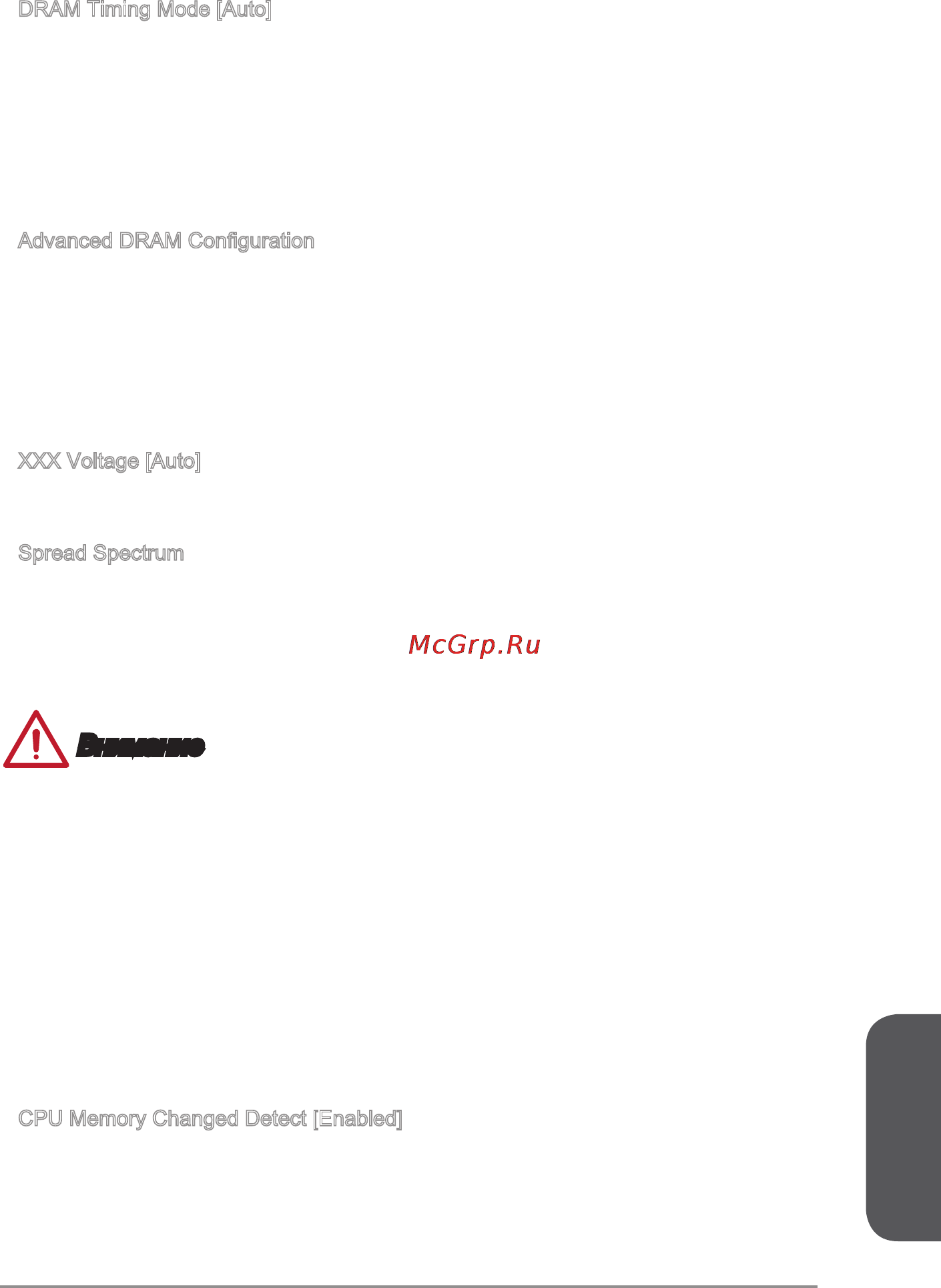

DRAM Timing Mode [Auto]
Режимы таймингов памяти.
[Auto] Временные параметры DRAM устанавливаются на основе SPD
(Serial Presence Detect) модуля памяти.
[Link] Позволяет пользователю настроить тайминги DRAM вручную для
всех каналов памяти.
[UnLink] Позволяет пользователю настроить тайминги DRAM вручную для
соответствующего канала памяти.
Advanced DRAM Conguration
Нажмите <Enter> для входа в подменю. Данное подменю будет доступно после
установки [Link] или [Unlink] в режиме “DRAM Timing Mode”. Пользователь может
настроить тайминги для каждого канала памяти. Система может работать
нестабильно или не загружается после изменения тамингов памяти. Если система
работает нестабильно, пожалуйста, очистите данные CMOS и восстановите
настройки по умолчанию. (см. перемычка очистки данных CMOS/раздел кнопки для
очистки данных CMOS и вход в BIOS, чтобы загрузить настройки по умолчанию.)
XXX Voltage [Auto]
Установка напряжений. При установке в “Auto”, BIOS установит напряжения
автоматически. Вы также можете настроить напряжения вручную.
Spread Spectrum
Данная функция уменьшает EMI (электромагнитные помехи), вызванные
колебаниями импульсного генератора тактовых сигналов.
[Enabled] Включение этой функции для уменьшения проблемы EMI (электро
-
магнитных помех).
[Disabled] Увеличивает возможности разгона основной частоты ЦП.
Внимание
Если проблемы с помехами отсутствуют, оставьте значение [Disabled] (Выкл.)
для лучшей стабильности и производительности. Однако, если возникают
электромагнитные помехи, включите параметр Spread Spectrum для их
уменьшения.
Чем больше значение Spread Spectrum, тем ниже будет уровень
электромагнитных помех, но система станет менее стабильной. Для выбора
подходящего значения Spread Spectrum сверьтесь со значениями уровней
электромагнитных помех, установленных законодательством.
Не забудьте запретить использование функции Spread Spectrum, если
вы «разгоняете» системную плату. Это необходимо, так как даже
небольшой дребезг сигналов тактового генератора может привести к отказу
«разогнанного» процессора.
CPU Memory Changed Detect [Enabled]
Включение или выключение предупреждающих сообщений при загрузке
системы,когда процессор или память были заменены.
[Enabled] Система выдает предупреждение во время загрузки. Требуется
загрузить настройки по умолчанию для новых устройств.
[Disabled] Выключение этой функии и сохранение текущих настроек BIOS.
▶
▶
▶
▶
•
•
•
▶
