APU (Accelerated Processing Units)

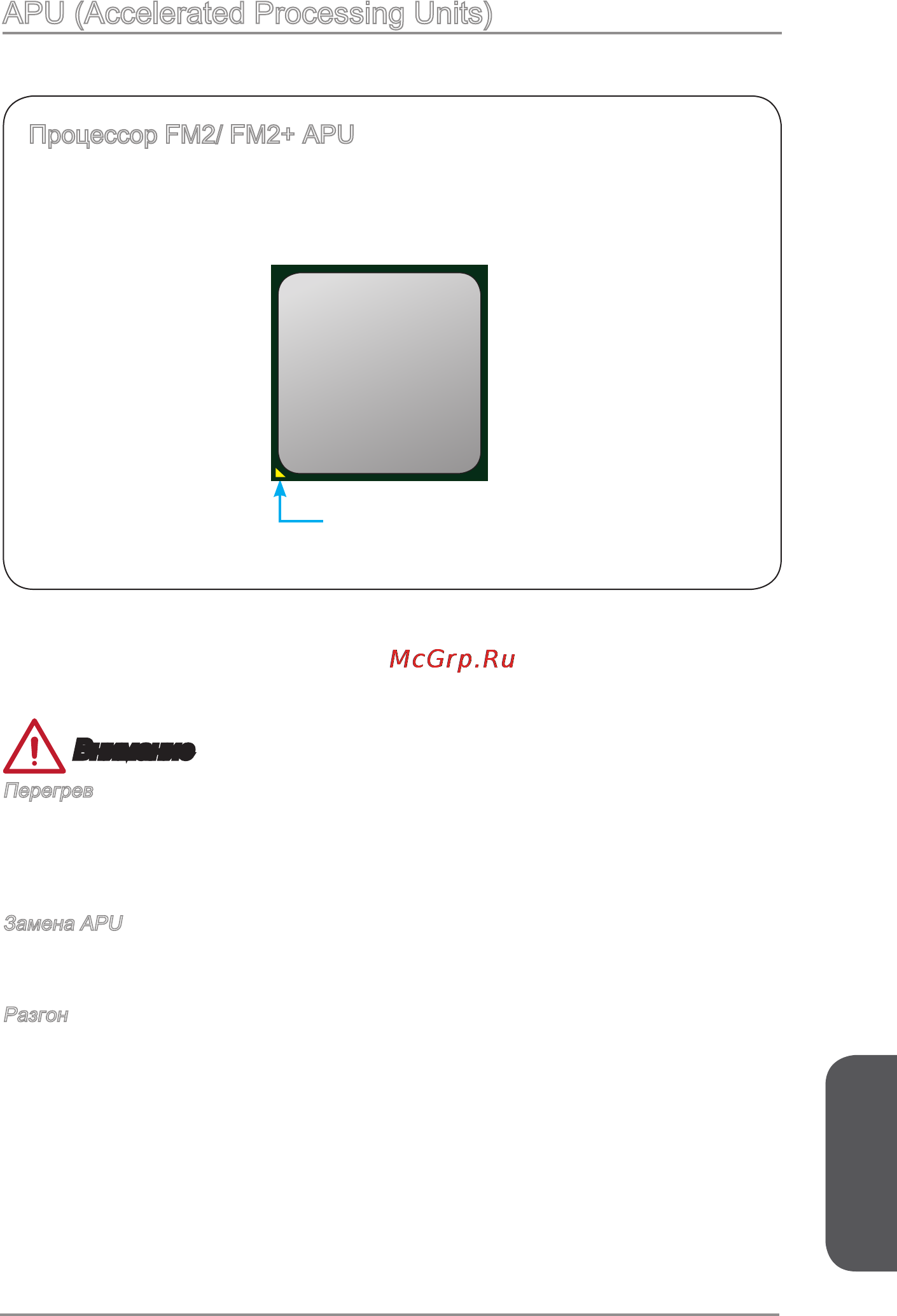

Золотой треугольник указывает на контакт 1
Процессор FM2/ FM2+ APU
На поверхности процессора FM2/ FM2+ APU имеется один золотой
треугольник для правильной установки процессора относительно
материнской платы. Золотой треугольник указывает на контакт 1.
Внимание
Перегрев
Перегревание может привести к серьезному повреждению APU и материнской
платы. Всегда проверяйте работоспособность вентилятора для защиты APU от
перегревания. При установке вентилятора нанесите ровный слой термопасты
(или термоленту) между APU и вентилятором для увеличения теплопередачи.
Замена APU
При замене APU всегда отключайте блок питания системы и вынимайте шнур
питания из розетки, чтобы избежать повреждения APU.
Разгон
Эта системная плата разработана с учетом возможности разгона. Перед
выполнением разгона системы убедитесь в том, что все компоненты системы
смогут выдержать разгон. Производитель не рекомендует использовать
параметры, выходящие за пределы технических характеристик устройств.
Гарантия MSI не распространяется на повреждения и другие возможные
последствия ненадлежащей эксплуатации и несоблюдения технических
характеристик изделия.
