ATENÇÃO:Antes de executar qualquer trabalho com o cortador de mato,

desligue sempre o motor e puxe o conector da vela de ignição para

fora da mesma.

Use sempre luvas protetoras.

ATENÇÃO:Dê início ao cortador de mato somente depois de completar sua

montagem.

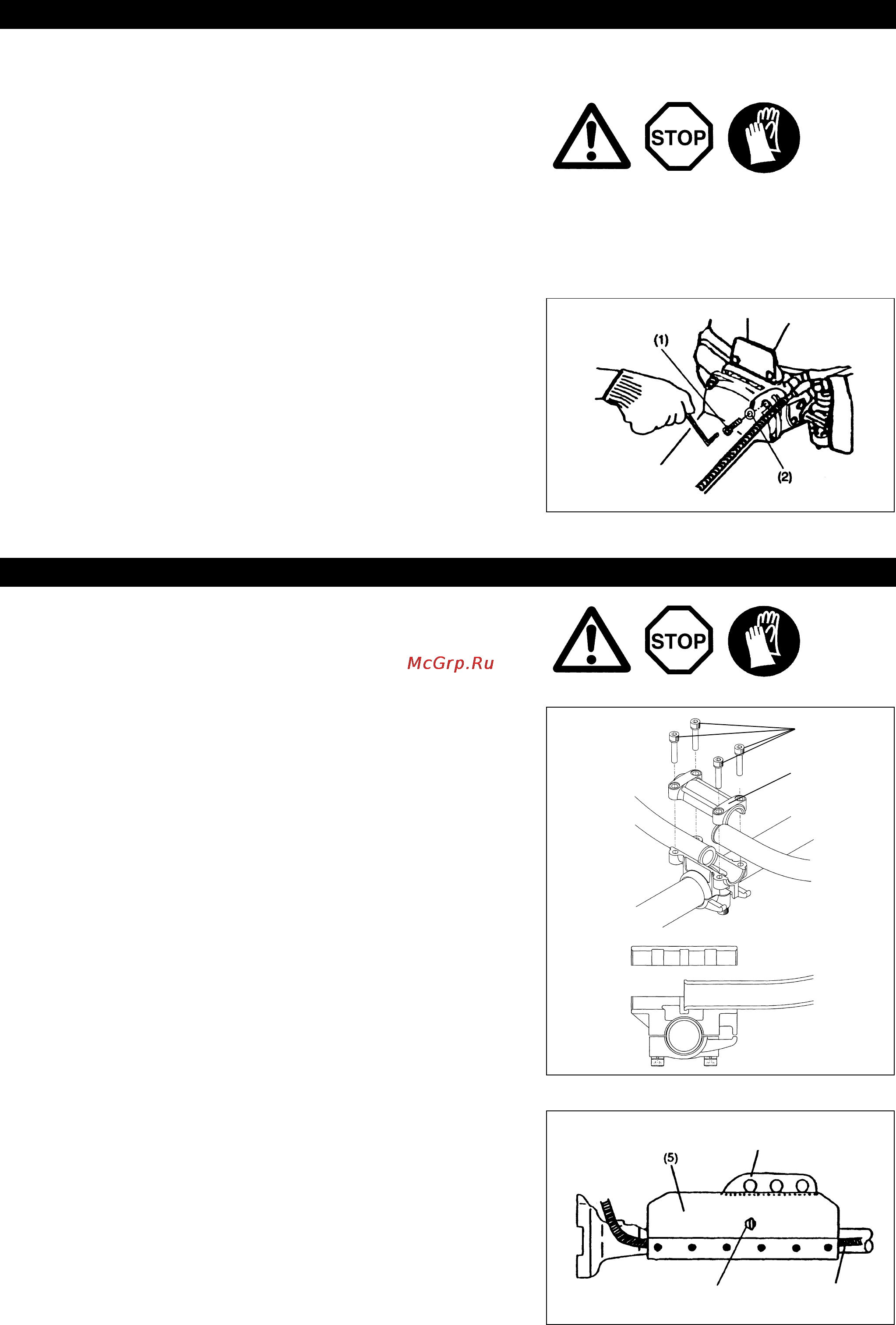

– Depois de verificar as peças, aperte o eixo de acionamento no motor com os

quatro parafusos M6 x 22(1). Neste momento, fixe também o borne de terra

(2) do cabo de parada ao motor.

– Coloque o punho com o acelerador no suporte do punho na lateral direita (a

ser seguro pela mão direita) e o outro na lateral esquerda.

– Encaixe a extremidade do punho na ranhura do suporte do punho e fixe

provisoriamente o lado superior (3) do suporte do punho com os quatro

parafusos M5 x 25 (4).

– Ajuste o punho para um ângulo fácil de manipular e aperte o parafuso (4)

uniformemente nas laterais direita e esquerda.

– Monte a almofada de cintura (5). Quando a almofada de cintura for montada,

certifique-se de confirmar que os fios não se movem horizontalmente.

– Evite qualquer tendência do fio do acelerador de dar volta na barra do punho.

A finalidade da trava é evitar que o motor entre em rotação relativa ao eixo de

acionamento enquanto estiver operando o arranque ou transportando o

equipamento de um local a outro. A trava deve estar destravada enquanto a

unidade estiver sendo usada.

Montagem do motor e eixo

Montagem do punho

(4)

(3)

Suspensão

Trava

Fio do acelerador
