Общие процедуры
10 332473G
Общие процедуры

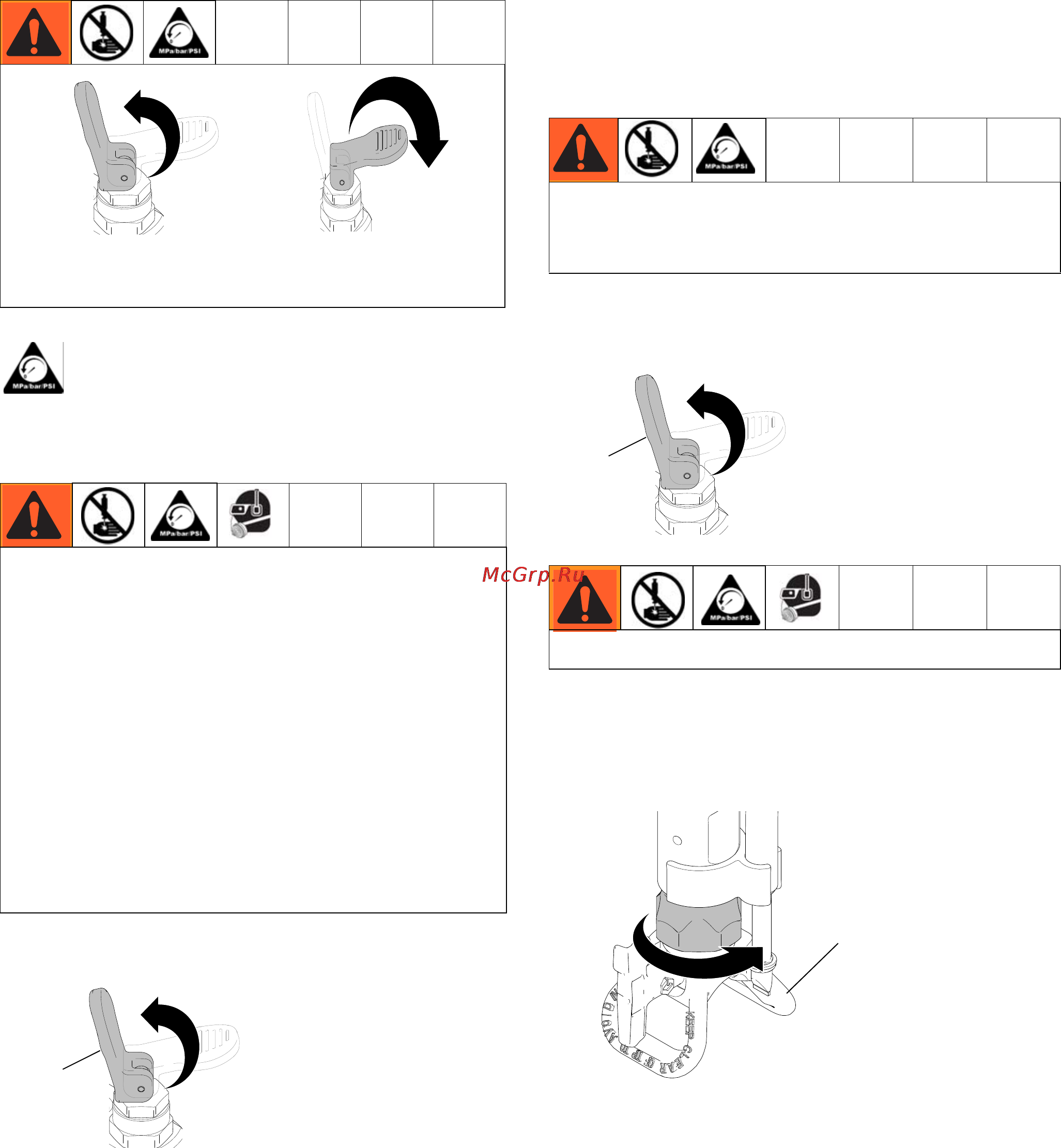

Клапан заправки/распыления
Необходимо выполнять процедуру снятия
давления при каждом появлении этого значка.
Процедура снятия давления
1. Для снятия давления установите клапан заправки/
распыления (D) в ВЕРХНЕЕ положение.
Установка блока
распылительного наконечника/
защитной насадки (если не
установлено)
1. Для снятия давления установите клапан заправки/
распыления (D) в ВЕРХНЕЕ положение.
2. Вкрутите блок наконечника/защитной насадки
распылителя (G) в устройство для разметки полей.
Затяните стопорную гайку на устройстве для
разметки полей до упора. Не перетягивайте гайку.
Не пользуйтесь устройством и не выполняйте
распыление вблизи детей. Не направляйте устройство
для разметки полей и не распыляйте материал на
людей или животных. Берегите руки и другие части
тела от попадания под выходящую струю. Например,
не пытайтесь остановить поток краски, закрывая
отверстие какими-либо частями тела.
При работе этого устройства для разметки полей
создается внутреннее давление 8,3МПа (83бар,
1200фунтов на кв.дюйм). Во избежание серьезных
травм выполняйте эту процедуру снятия давления
каждый раз при прекращении распыления, а также
перед чисткой, проверкой, обслуживанием или
транспортировкой оборудования.
ВЕРХНЕЕ положение
(для заправки и снятия
НИЖНЕЕ положение
(положение готовности
ti14999a
давления насоса)
ti20183a
ti20184a
к распылению)
ti20183a
D
Перед установкой блока распылительного
наконечника/защитной насадки выполните
процедуру снятия давления.
НЕ заграждайте руками поток струи из наконечника.
ti20183a
D
ti14997a
ti20215a
G
