Ремонт
26 332473G
11. Снимите блок насоса/двигателя с кронштейна бака.

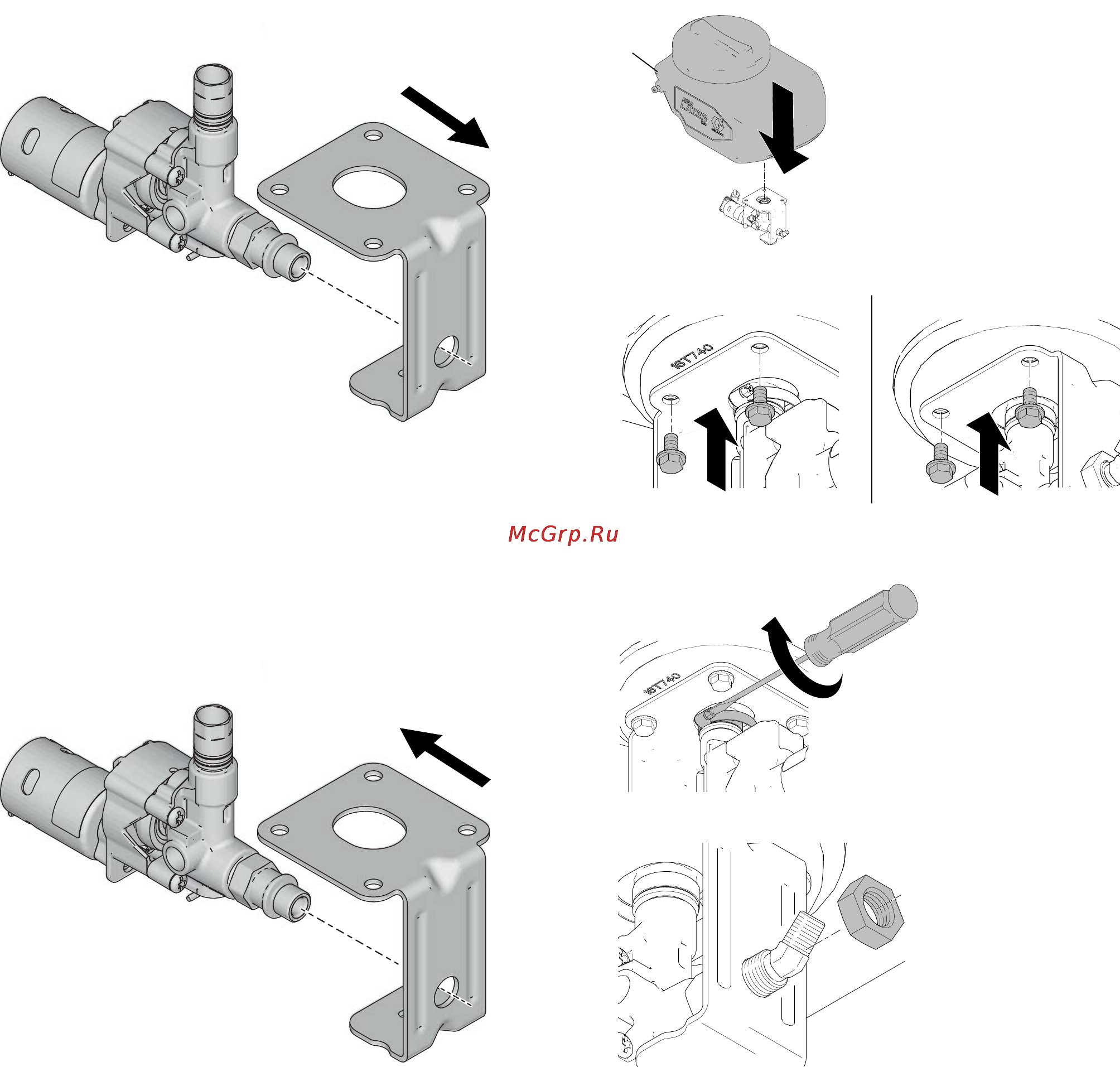

Установка
1. Перед установкой блока насоса/двигателя на
кронштейн насоса установите зажим шланга на
насос, не затягивая его. Установите новый блок
насоса/двигателя в кронштейн насоса.
2. Установите блок насоса/двигателя в бак для
краски (S).
3. Установите и затяните четыре винта.
4. Установите зажим шланга в бак для краски и
затяните его.
5. Установите и затяните гайку перегородки.
ti24689a
ti24689a1
ti21394a
S
ti21400a
ti21403a
ti21377a
