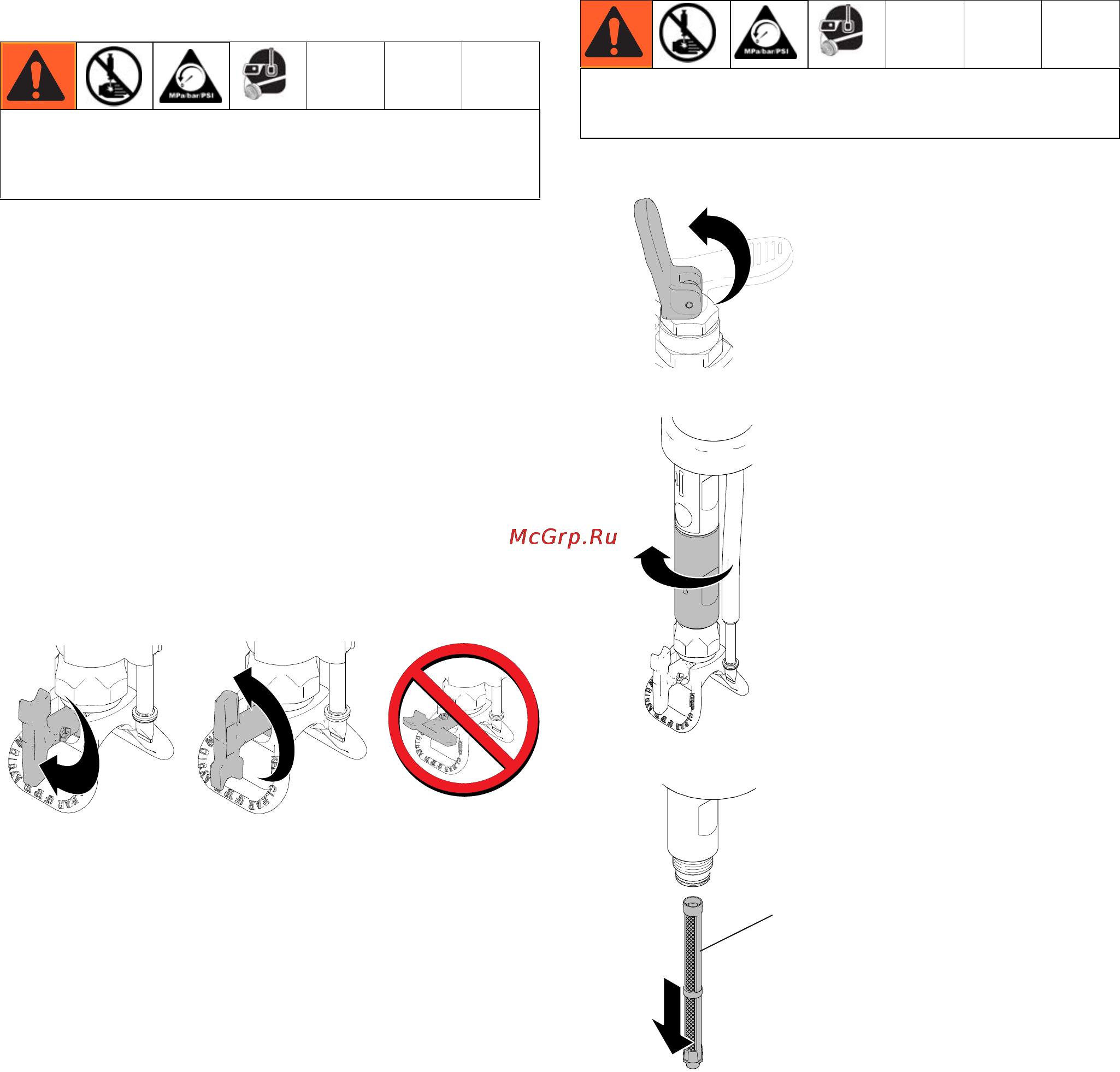

Общие процедуры
332473G 11
Двусторонний распылительный
наконечник
Это устройство для разметки полей оснащено
двусторонним распылительным наконечником, с
помощью которого можно быстро и просто прочистить
засорение, возникающее вследствие скопления
примесей или остатков материала, и как можно скорее
продолжить распыление.
• При распылении всегда направляйте двусторонний
распылительный наконечник вперед.
• Можно развернуть наконечник для его быстрой
очистки от мусора или посторонних частиц.
• При эксплуатации устройства для разметки полей
устанавливайте распылительный наконечник в
переднее или обратное положение.
Извлечение и чистка фильтра
1. Выполните процедуру снятия давления, стр.10.
2. Выкрутите, чтобы извлечь фильтр.
3. Вытяните фильтр (F).
4. Очистите фильтр водой. Замените фильтр, если он
поврежден или не выполняет фильтрацию.
5. Установите фильтр на место.
6. Установите и затяните корпус фильтра.
Перед регулировкой положения распылительного
наконечника всегда выполняйте процедуру снятия
давления.
Распылительный
(положение
Распылительный
(положение
ti20191a
ti20192a
ti21416a
наконечник в
переднем
положении
РАСПЫЛЕНИЯ)
наконечник в
обратном
положении
ПРОЧИСТКИ)
Перед извлечением фильтра всегда выполняйте
процедуру снятия давления.
ti20183a
ti20182a
ti20185a
F
