Ремонт
332473G 19
Ремонт

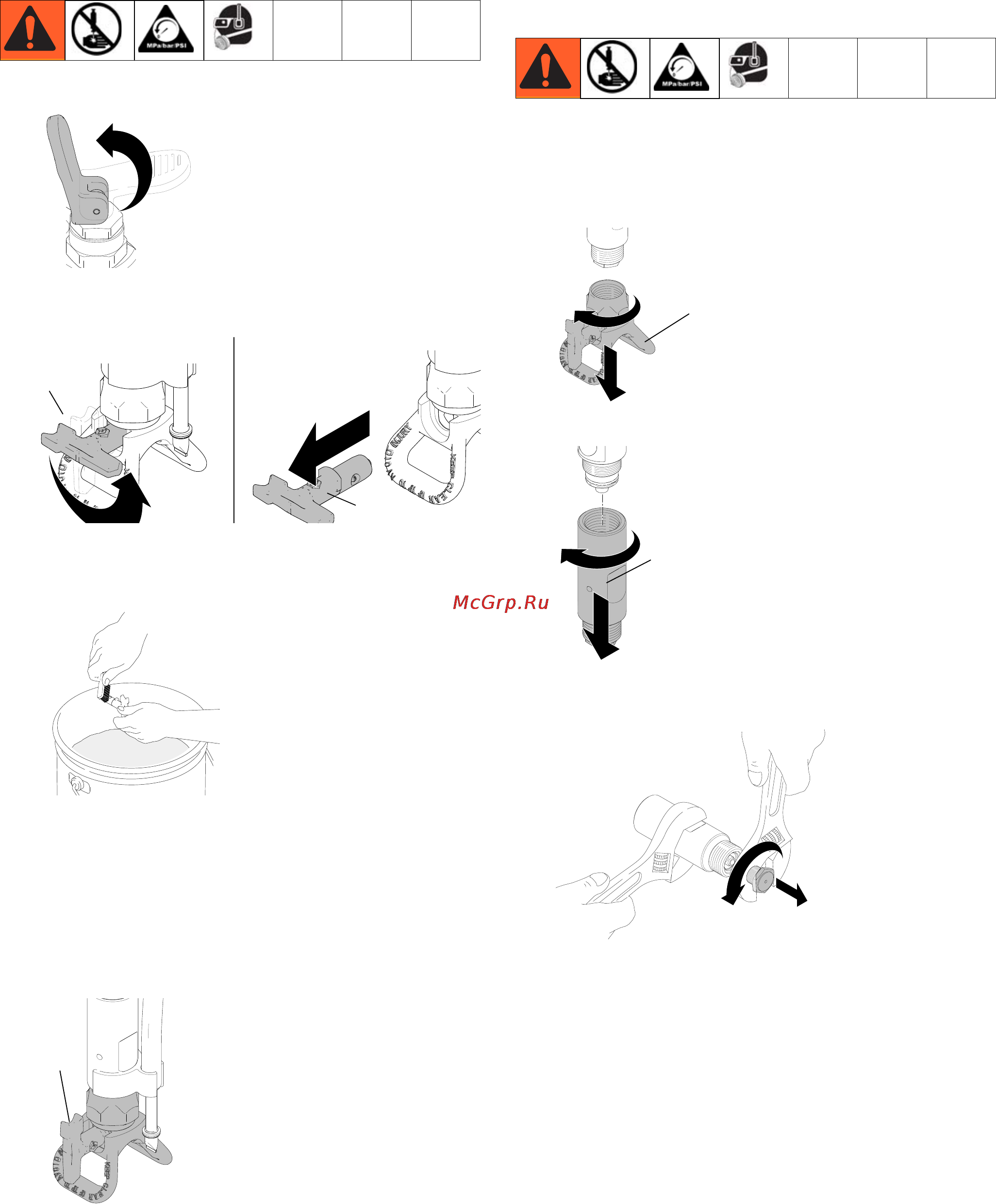

Извлечение и чистка наконечника
1. Выполните процедуру снятия давления, стр.10.
2. Поверните распылительный наконечник (X) на
1/4 оборота и извлеките его.
3. Промойте наконечник в раковине под проточной
водой. Удалите излишний или засохший материал
щеткой или остроконечным инструментом.
4. Выдуйте остатки материала из наконечника, подав
воздух под давлением через шланг. ПРИМЕЧАНИЕ.
При визуальном осмотре очищенного наконечника
его отверстие должно хорошо просвечиваться.
5. Установите распылительный наконечник обратно и
переведите его в положение распыления, как
показано ниже.
Чистка блока CleanShot
™
(если используется)
1. Выполните процедуру снятия давления, стр.10.
2. Извлеките блок распылительного наконечника/
защитной насадки (G).
3. Извлеките блок CleanShot (Y).
4. Извлеките седло иглы с помощью двух гаечных
ключей.
ti20183a
ti21497a
X
X
ti21361a
ti21360a
X
ti21382a
G
ti21383a
Y
ti21384a
