Graco FieldLazer S90 [14/38] Регулировка ширины линии

Начало новой работы

14 332473G

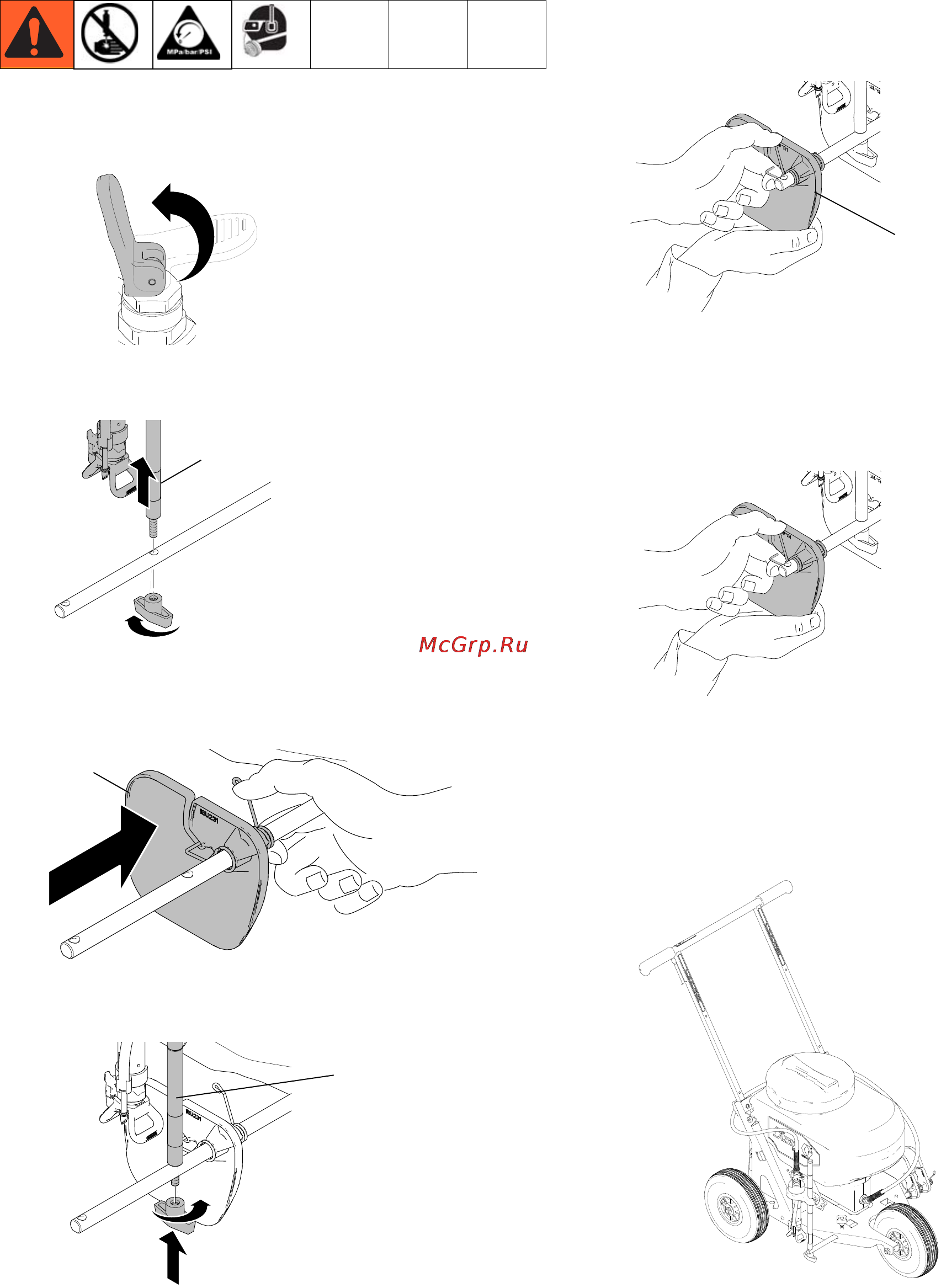

Регулировка ширины линии

Со щитками

1. Выполните процедуру снятия давления, стр.10.

2. Извлеките опору для регулировки высоты (J) и блок

рычага дозатора материала.

3. Установите блок внутреннего распылительного

щитка (M), сжав пружину и продвинув щиток по

горизонтальной D-образной планке.

4. Установите опору для регулировки высоты (J) и блок

рычага дозатора материала.

5. Установите блок внешнего распылительного щитка

(M), сжав пружину и продвинув щиток по

горизонтальной D-образной планке.

6. Отрегулируйте щитки до достижения желаемой

ширины линии. Распылительный наконечник

необходимо установить между щитками по центру.

Шаблон распыления должен касаться щитков прямо

над их нижней частью.

Без щитков

1. Выполните процедуру снятия давления, стр.10.

2. Переведите держатель вертикальной планки

дозатора материала во внешнее положение.

3. Для регулировки ширины линии настройте высоту

наконечника (поднятие наконечника увеличивает

ширину линии).

ПРИМЕЧАНИЕ. Для линий шириной более 15см

(6дюймов) доступны разные размеры

наконечников. Для нанесения широких линий

используйте устройство Graco арт.№LL5417.

ti20183a

ti21320a

ti21319a

ti21321a

ti20187a

ti20189a
