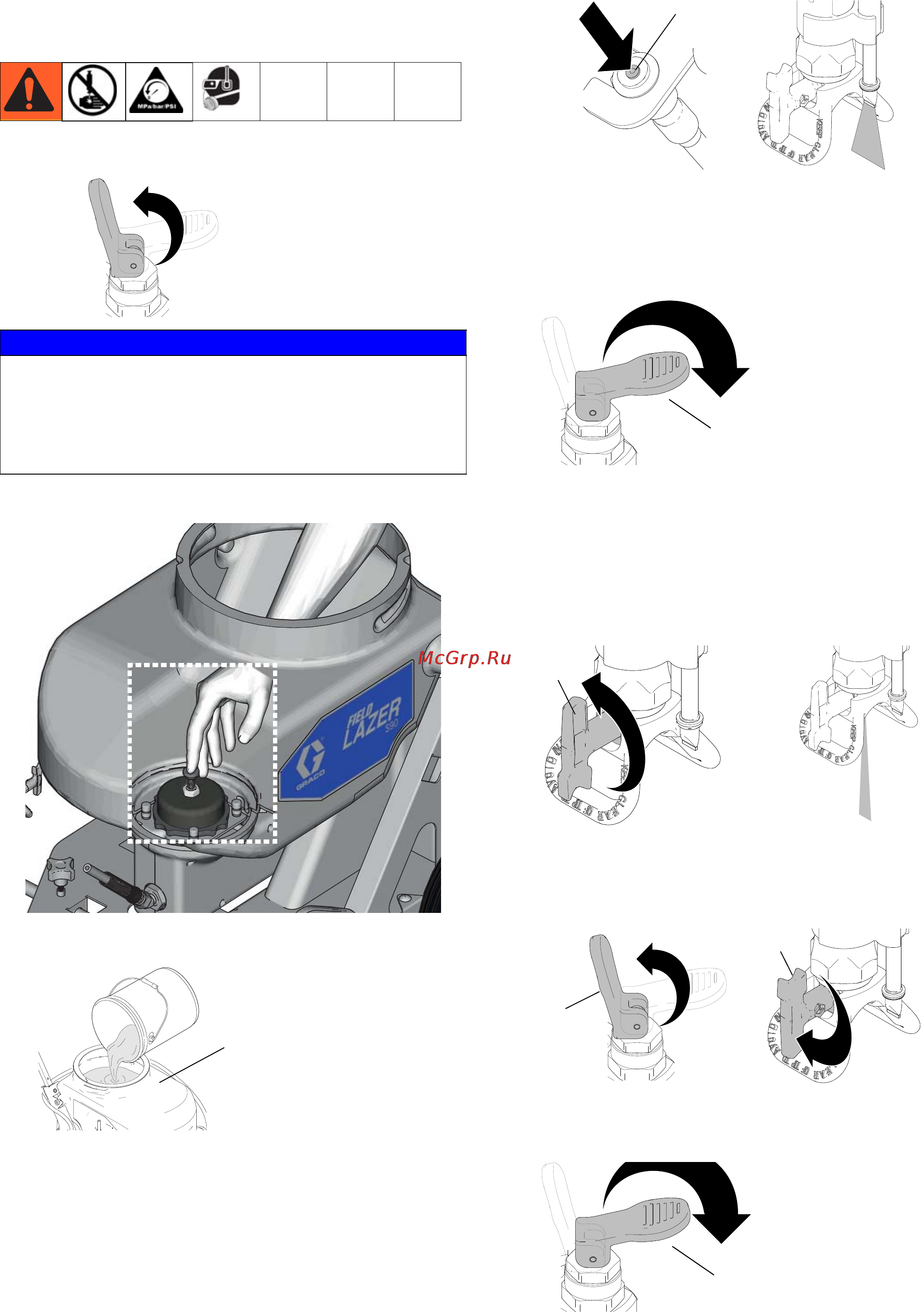

Начало новой работы
332473G 13
Начало новой работы
1. Выполните процедуру снятия давления, стр.10.
2. Налейте материал в бак для краски (S).
3. Заправьте насос.
a. Для того чтобы наполнить устройство для
разметки полей жидкостью, нажмите кнопку
распыления (A) и дайте устройству для разметки
полей поработать, пока материал не начнет
течь через шланг заправки.
b. Остановите устройство для разметки полей,
нажав кнопку распыления.
4. Установите клапан заправки/распыления (D) в
НИЖНЕЕ положение.
5. Разверните распылительный наконечник (X) в
положение ПРОЧИСТКИ, осуществляйте распыление
в течение двух секунд, затем остановите
распыление.
ПРИМЕЧАНИЕ. Невыполнение этой процедуры
может стать причиной некачественного
распыления.
6. Для снятия давления установите клапан
заправки/распыления (D) в ВЕРХНЕЕ положение.
Затем разверните распылительный наконечник (X)
обратно в положение распыления.
7. Установите клапан заправки/распыления (D) в
нижнее положение, после чего устройство будет
готово к распылению.
УВЕДОМЛЕНИЕ
Если материал не может пройти через шланг заправки,
впускной обратный шаровой клапан могло заклинить
из-за ненадлежащих чистки и хранения. Опустите руку в
бункер. Нажмите кнопку, чтобы прочистить отверстие
впускного обратного шарового клапана.
ti20183a
ti24707a
ti20214a
S
ti20212a
ti21316a
А
ti20184a
D
ti20192a
ti20213a
X
ti20191a
ti20183a
D
X
ti20184a
D
