Graco FieldLazer S90 [23/38] Установка

Ремонт

332473G 23

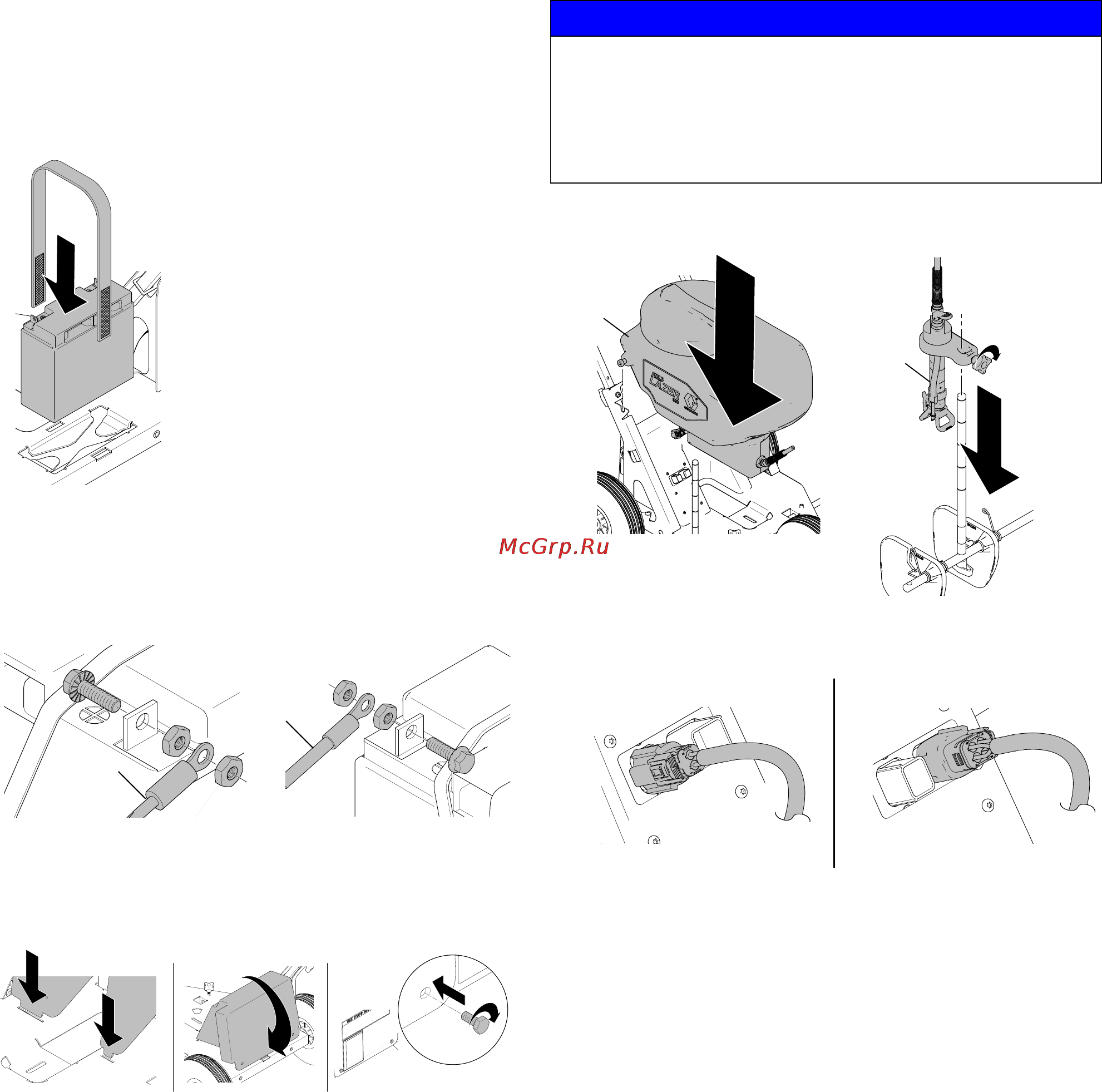

Установка

1. Установите новый аккумулятор. Прикрутите болты и

гайки к выводам аккумулятора таким образом,

чтобы клеммы были направлены к передней части

устройства для разметки полей. Затяните ремень с

застежкой-липучкой вокруг аккумулятора и

зафиксируйте его.

2. С помощью двух ключей прикрепите кабель

аккумулятора к выводу положительного заряда

аккумулятора (красный). Затем с помощью двух

ключей прикрепите его к выводу отрицательного

заряда аккумулятора (черный).

3. Вставьте передние язычки корпуса аккумулятора в

прорези, а затем опустите заднюю часть кожуха

вниз. Затяните два болта с помощью ключа и

зафиксируйте кожух аккумулятора на месте.

4. Установите дозатор материала (E) и бак для краски (S).

5. Подсоедините вилку двигателя и вилку кнопки

распыления.

ti21367a

ti21365a

ti21366a

Черный

Оранжевый

или желтый

ti21368a

УВЕДОМЛЕНИЕ

Во избежание повреждения не допускайте

защемления проводов между кожухом и рамой при

установке кожуха аккумулятора. Во избежание

повреждения убедитесь в том, что во время установки

кожуха все провода остаются впереди аккумулятора.

ti21486a

ti21487a

ti21362a

Вилка двигателя

Вилка кнопки распыления
