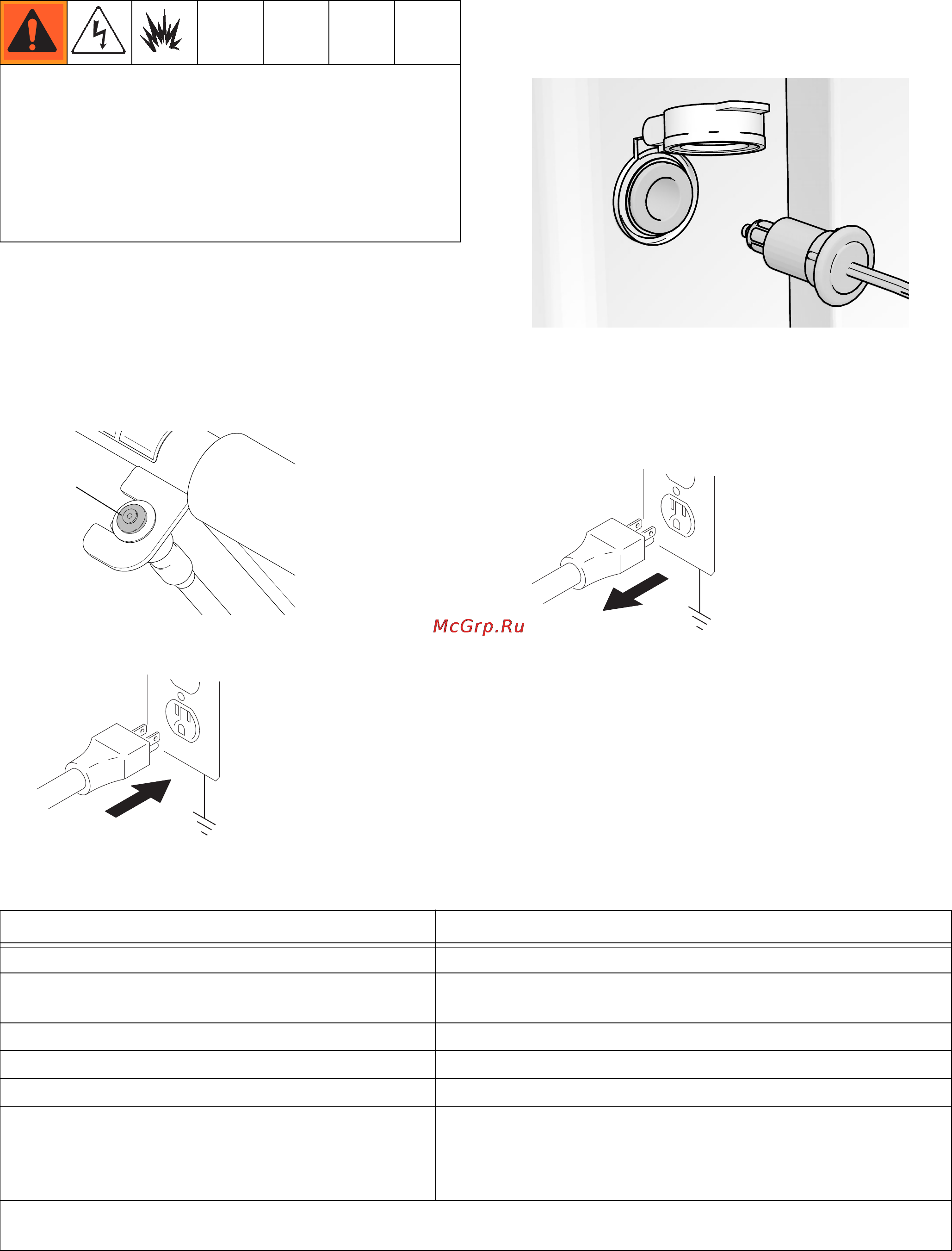

Зарядка аккумулятора (серия B)
332473G 9
Зарядка аккумулятора (серия B)
1. Устройство для разметки полей следует располагать
в сухих, хорошо вентилируемых зонах вдали от
огнеопасных или воспламеняемых материалов, в
том числе красок и растворителей.
2. Перед проведением зарядки убедитесь в том, что
кнопка распыления (A) не нажата (находится в
положении "ВЫКЛ.").
3. Подсоедините зарядное устройство к
электрической розетке.
4. Вставьте разъем 12-вольтового зарядного
устройства в порт подключения аккумулятора
на устройстве для разметки полей.
5. После завершения зарядки отсоедините зарядное
устройство от электрической розетки. Затем
отсоедините зарядное устройство от порта
подключения аккумулятора устройства для
разметки полей.
Индикаторы зарядного устройства
Зарядное устройство предназначено только для
использования внутри помещений. Не подвергайте
зарядное устройство воздействию дождя или снега.
Заряжайте аккумулятор зарядным устройством,
утвержденным компанией Graco.
ПРИМЕЧАНИЕ. Полностью зарядите аккумулятор
перед первым использованием.
А
ti20194a
ti2810a
ti24686a
ti7949a
Описание Внешний вид
Питание включено, но аккумулятор не подключен Светодиодный индикатор питания горит красным.
Десульфация
Первый индикатор зарядки горит зеленым, пока не начнется
цикл объемного заряда.
Зарядка Индикаторы зарядки горят, демонстрируя состояние зарядки.
Зарядка завершена/зарядка на холостом ходу Все четыре индикатора зарядки постоянно горят.
Обратная полярность Все четыре индикатора зарядки мигают.
Спящий режим. Если аккумулятор полностью
заряжен или зарядное устройство подключено к
полностью заряженному аккумулятору, зарядное
устройство может перейти в спящий режим.
Все четыре индикатора зарядки тускнеют и мигают.
ПРИМЕЧАНИЕ. Отсоедините зарядное устройство от устройства для разметки полей после полной зарядки
аккумулятора. Продолжительность зарядки составляет от 0 до 14часов в зависимости от уровня разрядки.
